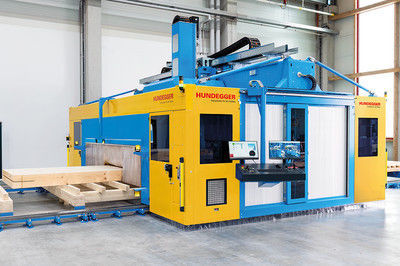

Centro de usinagem de 3 eixos PBA-X series

de 5 eixoscom fuso rotativopara madeira

Visão geral
O portão Hundegger PBA‑X combina um conceito de máquina modular com acionamentos de alto desempenho para usinagem CNC de painéis CLT e peças laminadas. Com unidades 5‑eixos e 3‑eixos e suporte CAMBIUM® multi‑panel, a PBA‑X processa componentes de várias secções em lotes otimizados com desperdício reduzido.

Versões

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

Multi‑machining
O conceito de multi‑machining permite interligar várias máquinas para obter um fluxo de trabalho contínuo, melhorando a produtividade e a distribuição de tarefas.

Destaques

• Dimensões máximas de processamento (peça bruta): Comprimento = dependente do comprimento das vigas; Largura = 3500 | 4000 | 5000 mm (consoante versão); Altura = 650 mm
• Unidade de fuso 5‑eixos 35 kW com controlo contínuo de velocidade 0–12.000 rpm para ferramentas de grande diâmetro e fresas de alta velocidade
• Unidades de fresagem e perfuração 3‑eixos para operações secundárias flexíveis
• Sistema de limpeza TORNADO (montado no portão ou fixo) para remoção eficaz de cavacos e pó
• Guias lineares de alta qualidade com carros vedados para movimentos X/Y
• Sistema central de lubrificação automática para reduzir manutenção

Cabine / Unidade principal / Ferramentas
O portão e os suportes de ferramenta deslocam‑se em X e Y sobre guias lineares de precisão, garantindo ligação rígida entre a estrutura e o sistema de transporte. Sistema de troca de ferramentas com carregador básico até 50 posições; a unidade 5‑eixos mecaniza as seis faces com velocidade de fuso ajustável continuamente.

Vantagens

• Processa componentes até 5,0 m de largura e 650 mm de altura
• Execução eficiente de cortes, fresagens e perfurações
• Carregador de ferramentas configurável
• Perfurações profundas em 4 faces até ±30°

Exemplos de processamento
Adequado a conceitos de produção single‑station, multi‑station e pass‑through. A PBA‑X adapta‑se ao layout da linha e ao fluxo de material.

Opções e conceitos de instalação
Configurável desde solução compacta single‑station a mesas modulares multi‑station ou soluções pass‑through contínuas. Várias unidades opcionais disponíveis para expandir funções.

Software CAMBIUM®
CAMBIUM® é a plataforma 3D da Hundegger para preparação e controlo. Suporta preparação no escritório ou na máquina, cálculos automáticos, nesting, atualizações contínuas e interfaces com sistemas de armazenagem e alimentação.

Vantagens CAMBIUM

• Uma plataforma de software para todas as máquinas Hundegger
• Mapeamento completo do processo de produção e cálculos automatizados
• Relatórios personalizáveis e formatados de forma clara
• Interfaces IT standard para integração de sistemas

Automação / Mesas de processamento inteligentes
Mesas disponíveis: sistemas estacionários com apoios móveis de aperto rápido, mesas com rolos motorizados para alimentação/expulsão automática e mesas de vácuo que levantam painéis até 400 mm. O abaixamento automático dos pods permite múltiplas operações numa única fixação.

Unidades de processamento & ferramentas (exemplos)
Unidades de alto desempenho: serra/fuso 5‑eixos, unidades de fresagem 3‑eixos, unidades de perfuração profunda, estampos de vácuo, serras e utillagens específicas para CLT e madeira laminada.

Especificações técnicas

• Série de modelos: PBA‑X (3100 / 3600 / 4600)
• Largura máxima peça (bruta): 3500 mm (3100) | 4000 mm (3600) | 5000 mm (4600)
• Altura máxima peça: 650 mm
• Comprimento: dependente do comprimento das vigas (configurável)
• Potência fuso 5‑eixos: 35 kW
• Intervalo de velocidade do fuso: contínuo 0–12.000 rpm
• Unidades 3‑eixos incluídas como complementares
• Carregador de ferramentas: até 50 posições (configurável)
• Sistema TORNADO para remoção de cavacos e pó
• Perfurações profundas em 4 faces até ±30°
• Mesa de vácuo: elevação até 400 mm; abaixamento inteligente dos pods para fixação multiparte
• Lubrificação central automática
• Software CAMBIUM® para preparação, nesting, optimização e controlo
• Conceitos de instalação: single‑station, multi‑station, pass‑through
