Centro de corte e usinagem multifuncional SPM-2

CNCpara perfis em material compósitoem madeira

Visão geral do produto
O Hundegger SPM-2 é um centro de passagem flexível para processamento totalmente automático de painéis. Corte, fresagem, furação, ranhuramento e marcação são executados para produzir painéis prontos para instalação. Projetado para produção de paredes em construção com estrutura de madeira e para engenharia de fachadas, o SPM-2 modular pode ser equipado e ampliado individualmente até formar uma célula de produção flexível com armazenamento integrado de painéis. Diversos módulos estão disponíveis para tarefas de processamento específicas.

SPM-2 em seis variantes

• Tamanho de painel 1.300 x 3.200 mm
• Tamanho de painel 1.300 x 4.500 mm
• Tamanho de painel 2.600 x 3.200 mm
• Tamanho de painel 2.600 x 6.000 mm
• Tamanho de painel 2.800 x 6.000 mm
• Tamanho de painel 2.800 x 8.000 mm

Conceito principal
O SPM-2 formata painéis de todos os tipos e realiza todas as operações necessárias de processamento de forma rápida e precisa, tanto para peças únicas quanto para produção em série. Um sistema de transporte inovador elimina a necessidade de sistemas de fixação a vácuo dispendiosos. Os dados necessários ao processamento podem ser importados automaticamente de sistemas CAD ou inseridos no terminal de operação; a máquina realiza a alimentação e o descarregamento do material de forma totalmente automática.

Principais características

• Processamento contínuo totalmente automático com alimentação e descarga automáticas de material
• Sistema inovador de separação e transporte por garras que fixa os painéis de forma segura
• Operação por um único operador: o operador supervisiona a máquina e pode executar outras tarefas durante a produção
• Tempo mínimo de setup: diferentes módulos para várias operações permitem trocas rápidas de material e encomendas
• Alto aproveitamento de material através de otimização 2D (nesting) para minimizar desperdício
• Transferência direta de dados a partir de sistemas CAD; software CAMBIUM para preparação de trabalhos, nesting e recálculo

Materiais processáveis
Painéis de madeira maciça, OSB, aglomerado, compensado, placa de gesso, fibrocimento, painéis de fibra macia, HPL e Alucobond.

Capacidades de processamento / Vantagens

• Cortes de serra em qualquer ângulo
• Fresagem de perfis e aberturas de qualquer forma
• Furação em vários diâmetros
• Rebaixos/avioes de vários diâmetros
• Acabamento de borda (ex.: juntas em rebaixo ou chanfradura para placas de gesso)
• Marcação por inkjet, numeração, códigos de barras e logotipos de clientes

Unidades e opções

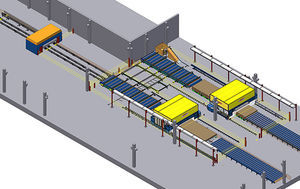

Unidades standard e opcionais incluem grupo de serra 4 eixos, grupo di fresa a 3 eixos, cabeçotes de furação multifuso e várias ferramentas especiais. O SPM-2 pode ser ampliado com mesas elevatórias, armazenamento integrado de painéis, gestão automática de stock, sistemas de alimentação/saída e picking de peças para formar uma célula de produção flexível.

Software – CAMBIUM
CAMBIUM é a plataforma de software 3D da Hundegger para preparação de trabalhos e integração de máquinas. Fornece cálculos automáticos, otimização (nesting), interfaces IT padronizadas e a possibilidade de mapear todo o processo produtivo. O CAMBIUM foi concebido para evoluir com as tarefas e para ser usado tanto na máquina quanto remotamente (ex.: no escritório).

Exemplos de aplicação
O SPM-2 é adequado para produção de paredes em estrutura de madeira, engenharia de fachadas (incluindo produção a partir de dados de varredura 3D a laser), produção de formas/encostos, mobiliário e acabamentos interiores, construção de escadas, sistemas acústicos e produção de embalagens/caixas. Contornos livres usados na arquitetura moderna em madeira são suportados.

Característica / especificações técnicas

• Modelo: SPM-2
• Fabricante: Hundegger
• Tamanhos de painel (variantes): 1.300 x 3.200 mm; 1.300 x 4.500 mm; 2.600 x 3.200 mm; 2.600 x 6.000 mm; 2.800 x 6.000 mm; 2.800 x 8.000 mm
• Faixa de espessura de painel: 5 a 120 mm
• Peso máximo por painel individual: até 500 kg
• Unidades principais: grupo de serra 4 eixos; grupo de fresagem 3 eixos
• Outras unidades/opções: cabeçote de furação multi-spindle, ferramentas especiais, mesas elevatórias, armazenamento integrado de painéis, sistemas de alimentação/saída, sistema de transporte por garras
• Materiais processáveis: madeira maciça, OSB, aglomerado, compensado, placa de gesso, fibrocimento, painéis de fibra, HPL, Alucobond
• Importação automática de dados de CAD; software CAMBIUM para nesting, otimização e preparação de trabalhos
• Aplicações típicas: produção de paredes (estrutura de madeira), painéis de fachada, formas, móveis interiores, escadas, perfis acústicos, embalagens
