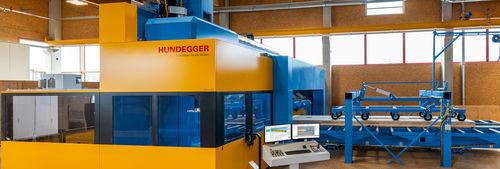

Centro de corte e usinagem multifuncional PBA-Drive 3600

CNCem madeira

Visão geral do produto
O Hundegger PBA-Drive 3600 é um centro de usinagem contínuo para painéis CLT que permite usinagem em seis faces sem virar os painéis. Combina fluxo de material flexível com componentes de precisão — transportador de corrente heavy-duty e três sistemas de medição HMC por unidade de mesa — garantindo repetibilidade e adequação a diferentes volumes de produção.

O polivalente
O PBA-Drive 3600 possui um conceito modular e fluxo de material configurável conforme as necessidades do cliente. Unidades multi-eixo potentes (até 5 eixos) permitem usinar todas as faces numa única passagem. Cabine totalmente encapsulada com extração de pó em suspensão e eliminação integrada de resíduos reduz a dispersão de cavacos e os tempos de limpeza.

Dimensões máximas da peça

• Larguras básicas de usinagem até 3.660 mm
• Altura máxima do painel CLT até 400 mm

DESTAQUES DO PBA-Drive 3600
Três sistemas HMC por unidade de mesa e um transportador de corrente de alta precisão asseguram transporte e posicionamento consistentes. A máquina permite usinagem em seis faces sem virar o painel, suportando fluxos contínuos e eficientes.

Unidades principais e desempenho

• Unidade 5 eixos, 63 kW, com magazine de ferramentas (permite usinagem multi-face numa só passagem)
• Unidade 3 eixos, 43 kW, com unidade de furação profunda horizontal
• Cabine totalmente encapsulada com extração de pó em suspensão
• Eliminação integrada de resíduos na zona de usinagem

Como você se beneficia

• Usinagem de todas as faces dos painéis CLT sem virar
• Redução de pó externo e eliminação simplificada de cavacos
• Processamento e formatação simultânea dos painéis
• Fluxo de material eficiente para operação contínua
• Fácil integração com sistemas automáticos de alimentação

Variantes / Dimensões máximas (peça bruta)

• Comprimento: min. 4.000 mm — máx. dependente do comprimento dos trilhos
• Largura: min. 1.250 mm — máx. 3.660 mm
• Altura: min. 60 mm — máx. 400 mm

Instalação e automação
Diversas opções de alimentação e descarga cobrem conceitos desde carregamento manual até fluxo de material contínuo totalmente automatizado. O transportador de corrente desenvolvido pela Hundegger e a unidade de alinhamento controlada automaticamente permitem pré-posicionamento preciso e transporte fiável de painéis CLT grandes e pesados.

Software / CAMBIUM
CAMBIUM é a plataforma 3D Hundegger para preparação de trabalhos e produção. Fornece uma interface única para máquinas Hundegger, conectividade BVX2, cálculos automatizados, otimização e nesting, relatórios e interfaces TI padrão, além da integração com sistemas de alimentação e armazenagem.

Exemplos de processamento
Do CAD à peça acabada: formatação, fresagem, furação, serra, ranhura e usinagens de ângulo são suportadas pela configuração multi-unidade e opções de automação.

Características / especificações técnicas

• Modelo: PBA-Drive 3600
• Conceito de usinagem: seis faces sem virar a peça
• Transporte: transportador de corrente heavy-duty de alta precisão (desenvolvido internamente)
• Medição: três sistemas HMC por unidade de mesa
• Unidades principais: 5 eixos (63 kW) com magazine de ferramentas; 3 eixos (43 kW) com furação profunda
• Largura máxima de usinagem: até 3.660 mm
• Altura máxima do painel: até 400 mm (min. 60 mm)
• Comprimento (peça bruta): min. 4.000 mm — máx. dependente do comprimento dos trilhos
• Aperto: posição de fixação otimizada perto da área de usinagem
• Zona da máquina: cabine totalmente encapsulada com extração de pó em suspensão e eliminação integrada de resíduos
• Automação: opções desde manual até fluxo contínuo totalmente automatizado; unidade automática de alinhamento/pré-posicionamento
• Software: CAMBIUM 3D para preparação, otimização e interface máquina
