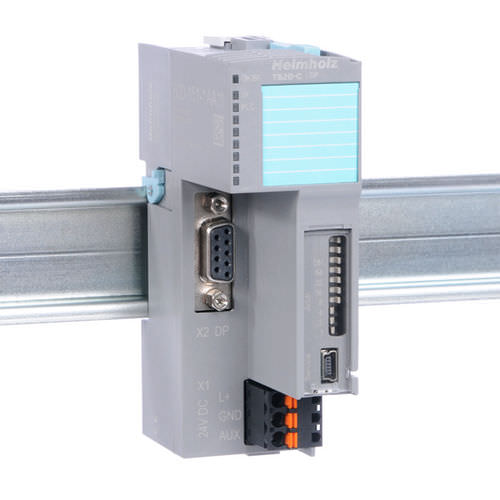

Acoplador eletrônico 600-151-1AA11

de E/Sde barramento PROFIBUS-DP

O acoplador de barramento PROFIBUS-DP foi concebido para ligar um barramento PROFIBUS aos módulos periféricos da TB20. Ele suporta os protocolos DP-V0 e DP-V1. Ele reconhecerá todos os módulos periféricos conectados e atribuirá a cada módulo as entradas/saídas correspondentes da tabela de imagens do processo. Uma configuração TB20 funcional requer sempre um acoplador de barramento e pelo menos um módulo periférico, mas pode acomodar até 64 módulos de qualquer tipo ligados em série com o acoplador de barramento. O acoplador de barramento suporta hot-swap para substituição de módulos durante a operação. Empacotamento de bits: A partir da versão de firmware 1.20, os estados dos módulos de E/S de 2 e 4 bits podem ser empacotados em bytes, tornando possível tirar o máximo proveito de todo o espaço na tabela de imagens do processo. Os módulos podem ser substituídos durante a operação (hot-swapping) fonte de alimentação de 24 VDC Unidade de fonte de alimentação integrada para alimentar módulos periféricos (2,5 A) Fornece a tensão de E/S do sistema (24 VDC) Simulação TB20 ToolBox para configurar o sistema de E/S sem um controlador de nível superior, de modo a testar o funcionamento do sistema (verificação de E/S) Suporte DP-V0 e DP-V1 Até 64 módulos periféricos Até 244 bytes de dados de entrada e 244 bytes de dados de saída Uma ligação principal de classe 1 com 240 bytes de dados de carga útil Até três ligações principais de classe 2 com 240 bytes de dados de carga útil (como um escravo DP-V1) Dados I&M 3 LEDs, um dos quais bicolor Interruptor oculto de "reset de fábrica" para repor as definições de fábrica do módulo
