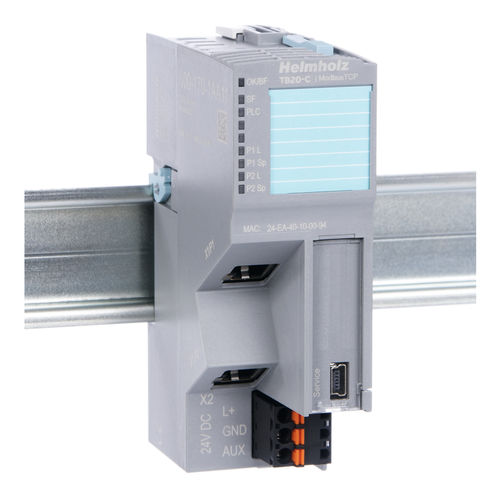

Acoplador eletrônico 600-170-1AA11

de E/Sde barramento

O acoplador de bus ModbusTCP permite aceder a dados de módulos periféricos utilizando o protocolo ModbusTCP, mas pode acomodar até 64 módulos de qualquer tipo ligados em série com o acoplador de bus. O acoplador de bus ModbusTCP possui um comutador integrado de duas portas que permite configurações de topologia em estrela e em linha. Um tamanho de tabela de imagem de E/S grande de 2 kbytes torna possível a implementação de sistemas abrangentes e complexos. Os registos de controlo e de estado podem ser utilizados para configurar e monitorizar o comportamento do acoplador com ModbusTCP. A TB20 ToolBox pode ser utilizada para configurar facilmente a estrutura do sistema e os vários parâmetros do módulo, e transferir as definições correspondentes para o acoplador. Uma configuração funcional da TB20 requer sempre um acoplador de bus e pelo menos um módulo periférico. O acoplador de barramento suporta troca a quente para substituir módulos durante a operação. Os módulos podem ser substituídos durante o funcionamento (hot-swapping) fonte de alimentação de 24 V CC Unidade de alimentação integrada para alimentar módulos periféricos (2,5 A) Fornece a tensão de E/S do sistema (24 VDC) Simulação TB20 ToolBox para a colocação em funcionamento do sistema de E/S sem um controlador de nível superior, de modo a testar a funcionalidade (verificação de E/S) Interruptor oculto de "reset de fábrica" para repor as definições de fábrica do módulo Connection watchdog para monitorização da ligação Acesso simultâneo a até 10 estações (ligações TCP) Comutador de duas portas integrado Até 64 módulos periféricos 2048 bytes de dados de entrada, 2048 bytes de dados de saída 126 bytes de dados de parâmetros por módulo O comportamento do acoplador pode ser configurado através de registos de controlo
