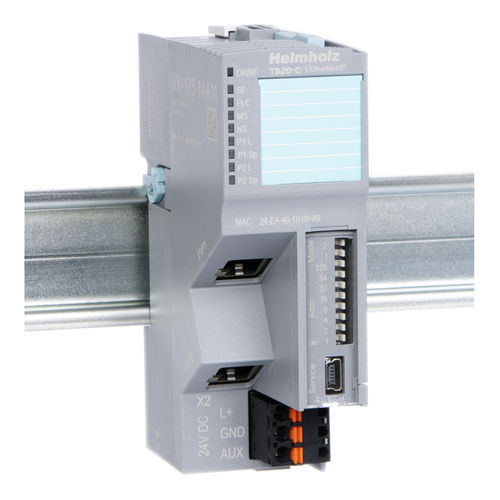

Acoplador eletrônico 600-175-1AA11

Ethernetde E/Sde barramento

O acoplador de bus EtherNet/IP permite aceder aos dados dos módulos periféricos utilizando o protocolo EtherNet/IP. Pode acomodar até 64 módulos de qualquer tipo ligados em série com o acoplador de bus. O acoplador de bus EtherNet/IP possui um comutador integrado de duas portas que permite configurações de topologia em estrela e em linha. Um grande tamanho de tabela de imagem de E/S de um kbyte torna possível a implementação de sistemas abrangentes e complexos. A TB20 ToolBox pode ser utilizada para configurar facilmente o sistema e os vários parâmetros do módulo e transferir as definições correspondentes para o acoplador. Uma configuração TB20 funcional requer sempre um acoplador de bus e pelo menos um módulo periférico. O acoplador de barramento suporta troca a quente para substituir módulos durante a operação. Os módulos podem ser substituídos durante o funcionamento (hot-swapping) fonte de alimentação de 24 V CC Unidade de alimentação integrada para alimentar módulos periféricos (2,5 A) Fornece a tensão de E/S do sistema (24 VDC) Simulação TB20 ToolBox para a colocação em funcionamento do sistema de E/S sem um controlador de nível superior, de modo a testar a funcionalidade (verificação de E/S) Interruptor oculto de "reposição de fábrica" para repor as definições de fábrica do módulo Suporta unicast e multicast 511 bytes de dados de montagem de entrada, 511 bytes de dados de montagem de saída Até 64 módulos periféricos Envio de mensagens implícito (classe de transporte 1) Envio explícito de mensagens (classe de transporte 3) O endereço IP pode ser definido relativamente a um endereço IP de base, utilizando um interrutor DIP que pode ser coberto DHCP (pode ser selecionado através de um interrutor DIP) Switch integrado de 2 portas com 2 conectores RJ45 Os dados de processo do módulo são automaticamente atribuídos ao mapeamento EtherNet/IP
