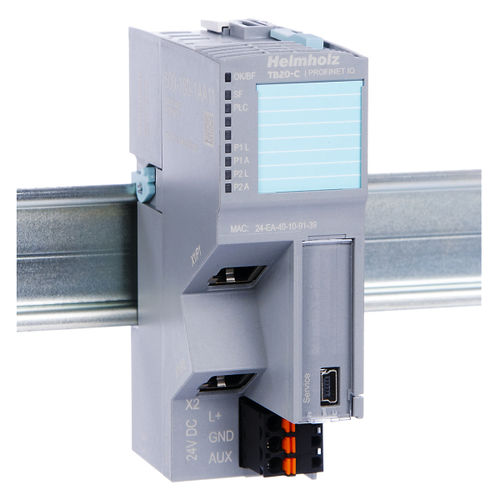

Acoplador elétrico TB20

ProfiNetde E/Sde barramento

Uma configuração TB20 funcional necessitará sempre de um acoplador de bus e de pelo menos um módulo periférico. O acoplador de barramento PROFINET foi concebido para ligar um barramento PROFINET aos módulos periféricos da TB20. Pode acomodar até 63 módulos de qualquer tipo ligados em série com o acoplador de barramento. O acoplador de barramento suporta troca a quente para substituir módulos durante a operação. Além disso, ele reconhecerá todos os módulos periféricos conectados e atribuirá a cada módulo as entradas/saídas correspondentes da tabela de imagens do processo. Uma configuração funcional da TB20 exigirá sempre um acoplador de barramento e pelo menos um módulo periférico. Os módulos podem ser substituídos durante a operação (hot-swapping) fonte de alimentação de 24 V DC Unidade de alimentação integrada para alimentar módulos periféricos (2,5 A) Fornece a tensão de E/S do sistema (24 VDC) Porta de dispositivo USB para diagnóstico online, configuração de parâmetros, instalação e actualizações de firmware com a "TB20 ToolBox" Interruptor oculto de "reposição de fábrica" para repor as definições de fábrica do módulo Comutador de 2 portas integrado Taxa de transmissão full-duplex de 100 Mbps dados de E/S de 340 bytes Até 63 módulos periféricos Classe de conformidade C Protocolo de redundância de meios (MRP) Deteção de topologia Dados de I&M Alarmes de diagnóstico, alarmes de processo, alarmes de puxar/ligar Integração através de ficheiro GSDML 7 LEDs, um dos quais bicolor Informações gerais Âmbito de fornecimentoAcoplador de bus PROFINET IO, conetor de alimentação de 24 V, elemento de cobertura do bus, módulo de base Dimensões (DxWxH)73 x 35 x 110 mm PesoAprox. 115 g Número de módulos que podem ser ligados em série63 Alimentação de tensão24 V CC, 18...28 V CC Dissipação de potênciaMáx. 8 W Secção transversal admissível do caboAWG 16 ... 22 Posição de montagemQualquer
