Torno para retífica VISE IN-ROW

para máquina-ferramentapara fresadoramúltipla

Visão geral do produto

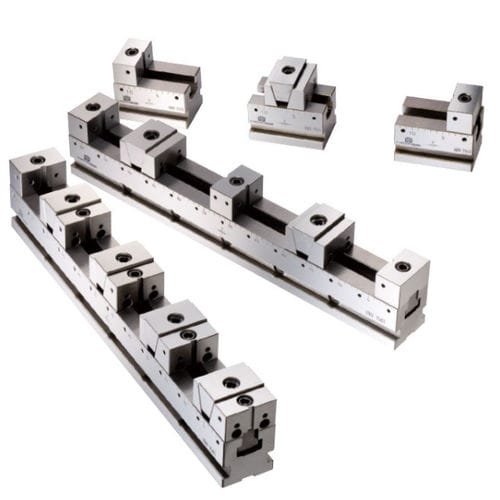

Morsa modular em linha da série HRV projetada para o aperto flexível e simultâneo de múltiplas peças de vários tamanhos e formas. Corpo e componentes principais em aço-ferramenta, tratados termicamente e retificados com precisão para garantir posicionamento acurado e longa vida útil. A travagem dentada ajustável permite fixação rápida e repetível de peças quadradas, redondas, cilíndricas e irregulares.

Material e dureza

• Material: aço-ferramenta, retificado
• Tratamento térmico: temperado a HRC 56–60 (em algumas áreas referido >HRC 60)

Aplicações

Adequada para centros de usinagem CNC horizontais, verticais e de 4 eixos, bem como para retificadoras de superfície. Indicada para usinagem de alta eficiência e produção em série onde múltiplas peças são fixadas simultaneamente para otimizar a utilização da mesa.

Acessórios padrão

• 2 pcs cunha de alinhamento
• 4 pcs clamp
• 1 pc alça/chave

Exemplos de fixação / Benefícios

• Fixação simultânea de várias pequenas peças retangulares para maximizar a produtividade da máquina.
• Peças cilíndricas podem ser fixadas com mordentes em V opcionais.
• Uma ou várias peças maiores podem ser fixadas juntamente com peças menores na mesma configuração.
• Peças de forma irregular podem ser fixadas com mordentes macios personalizados opcionais.
• Suporta fixação multidirecional em centros de usinagem de 4 eixos.

Acessórios opcionais

• Mordente em V (para mordente fixo)
• Mordente macio fixo (para mordente móvel)
• Mordente macio móvel
• Conjunto de cunhas
• Conjuntos de mordentes com chanfro simples para fixo/móvel
• Blocos de suporte e placas de referência (para HRV-50, HRV-75, HRV-100)

Observações sobre construção e uso

Os componentes do corpo são retificados com precisão. A travagem dentada ajustável permite montagem rápida e precisa. Selecione a família FD (direção única) ou MD (direções múltiplas) conforme a estratégia de fixação. Use acessórios opcionais para adaptar a perfis cilíndricos, paredes finas ou geometrias complexas.

Especificações técnicas / Modelos

• Série: HRV series (variantes FD e MD)
• Modelos representativos: HRV-5030, HRV-5040, HRV-5050, HRV-5060, HRV-5070, HRV-7543, HRV-7553, HRV-7563, HRV-7573, HRV-10055, HRV-10065, HRV-10075 (ex.: HRV-5030-FD, HRV-5030-MD)
• Unidades nas tabelas dimensionais: mm
• A força de aperto e o peso variam conforme o modelo (ex.: HRV-5030-FD: 1000 N, 7 kg; HRV-10055-FD: 2700 N, 40 kg; HRV-5030-MD: 1000 N, 5.3 kg)
