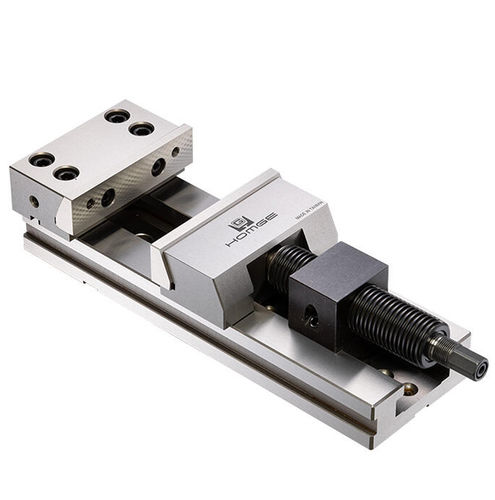

Torno para máquina-ferramenta HG-h series

para fresadorahidráulicamodular

Visão geral
Aumente a produtividade com a Morsa Hidráulica Rápida de Precisão HG-h. O desenho de deslizamento rápido permite posicionamento ágil enquanto o aperto hidráulico fornece retenção rígida e consistente para operações de fresamento CNC.

Vantagens

• Projetada com fuso hidráulico para operação simplificada.
• Morsa de fixação modular que incorpora todas as funções do tipo HG.

Características

• Construção totalmente em aço que assegura estabilidade dimensional e precisão de usinagem.
• Aperto instantâneo por porca hexagonal hidráulica para ajustes rápidos em peças de comprimentos irregulares.
• Projeto compacto da mandíbula móvel que maximiza a área útil de fixação e a capacidade de abertura.

Desenho técnico / Dimensões
Desenho técnico e dimensões da MORSA HIDRÁULICA RÁPIDA DE PRECISÃO (imagem disponível na página do produto).

ESPECIFICAÇÕES (Material: Corpo S50C, Guias HRC 52-56)
Unidade: mm
Modelo | A | B | C | D | E | E1 | e | H | Força de aperto | Peso (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

ACESSÓRIOS PADRÃO

• 2 pcs de cunha de alinhamento
• 4 pcs de grampo
• 1 pc de chave

Características técnicas / resumo das especificações

• Material: corpo em S50C.
• Dureza das guias: HRC 52-56.
• Unidades de medidas: mm.
• Modelos / tamanhos disponíveis: HG-150h(A,B,C,D), HG-175h(B,C,D), HG-200h(A,B,C).
• Aperto hidráulico instantâneo com porca hexagonal para ajustes rápidos.
• Desenho compacto da mandíbula móvel para máxima capacidade de abertura.
• Força de aperto: 4000 kg (típico entre os modelos listados).
• Acessórios padrão incluídos: cunhas de alinhamento, grampos, chave.
