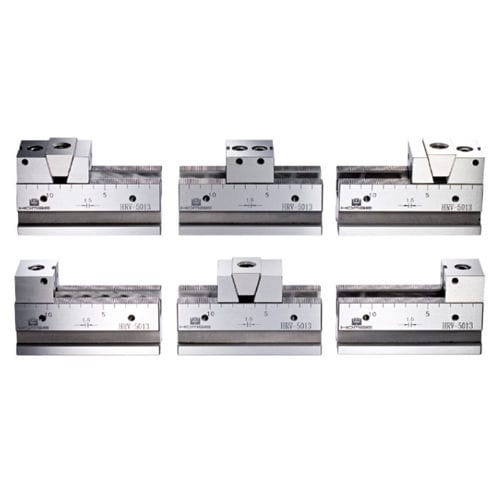

Torno para máquina-ferramenta HRV series

para retificadorapara fresadoravertical

Descrição breve
Série de torno modular ajustável HRV (ex.: HRV-5015, HRV-7515, HRV-10018) para fixação de peças quadradas, redondas ou irregulares com posicionamento rápido.

Visão geral
O torno em linha ajustável HRV é um sistema modular multiestação concebido para aumentar a utilização da mesa CNC e reduzir o tempo de setup. Disponível em HRV-5015, HRV-7515 e HRV-10018 com variantes A–E, as unidades podem ser combinadas para formar montagens de alta densidade adequadas à produção em pequenos lotes e elevada variedade, em centros de usinagem horizontais, verticais, 4 eixos e retificadoras de superfície.

Principais características

• Material e tratamento: aço para ferramentas, tratado termicamente e retificado com precisão (dureza HRC 56–60).
• Placa de posicionamento dentada ajustável para fixação rápida de peças quadradas, redondas, cilíndricas ou irregulares.
• Estrutura modular e interconectável que permite layouts multiestação flexíveis e trocas de setup rápidas.
• Projetado para centros de usinagem horizontais, verticais, 4 eixos e retificadoras de superfície.
• Variantes A–E disponíveis por tamanho para adaptar a estratégia de fixação às geometrias das peças.

Acessórios padrão

• 2 calços de alinhamento
• 4 abraçadeiras
• 1 chave

Exemplos de fixação

• Fixação simultânea de várias peças retangulares pequenas para maximizar a utilização da mesa e o rendimento.
• Uso de garras em V opcionais para peças cilíndricas ou cónicas.
• Fixação combinada de peças grandes e pequenas num único setup.
• Garras personalizadas para peças irregulares que permitem posicionamento fiável de geometrias complexas.
• Adequado para usinagem em 4 eixos para aumentar a eficiência de processamento multi-face.

Especificações (resumo)
Unidade: mm
Modelo | A | B | C | D | E | F | G | P | Peso (kg)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

Opções e acessórios

• Garras em V, garras macias fixas, garras macias móveis
• Blocos de suporte (série SB), blocos de referência (DP-A / DP-B)
• Garras personalizadas conforme desenho para perfis irregulares

Design e patentes
Design modular optimizado para fixações de alta densidade; patentes: 216009 e M266131.

Outras informações
A página do produto inclui tabelas completas de especificações, listas de acessórios e catálogo/PDF para download (ex.: "HRV-5015.7515.10018_spec.pdf").
