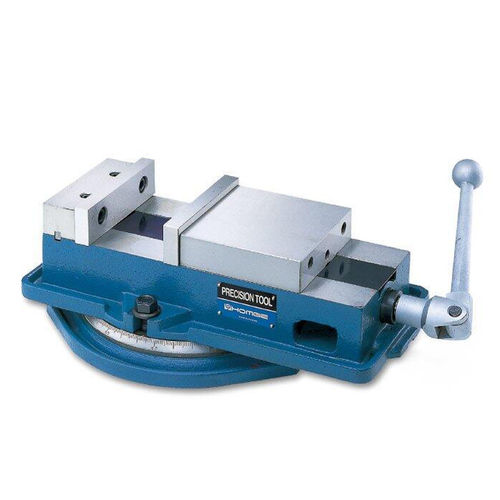

Torno para máquina-ferramenta HAV- series

de máquinasimplesde parafuso

Visão geral do produto

• Duas parafusos de ajuste na mandíbula fixa impedem que ela se incline para trás sob forças de aperto muito altas.
• Tampa do fuso em ferro fundido protege o fuso contra cavacos.
• Ambos os lados das guias são tratados termicamente para resistência ao desgaste.
• O mecanismo de bloqueio angular aplica pressão descendente na mandíbula, garantindo o paralelismo das mandíbulas durante o aperto.
• O colar de empuxo com rolamento de agulhas reduz o atrito e aumenta a pressão de aperto em até 80%.

Faixa de aperto
Unidade: mm / inch

Posições
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm): 107 / 110 / 138 / 198 / 320
Position 2 (mm): 154 / 163 / 201 / 264 / 400
Position 3 (mm): 220 / 249 / 304 / 402 / 480
Position 4 (mm): 271 / 304 / 368 / 476 / 560

ESPECIFICAÇÕES (resumo por modelo, unidades mm / inch)
Modelo | Pos1 (mm) | Pos2 (mm) | Pos3 (mm) | Pos4 (mm) | Peso (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

Observações
A matriz técnica completa inclui detalhes dimensionais (A–K) em mm e inch para cada variante de modelo. Consulte a documentação técnica do produto (PDF) para a tabela completa de dimensões e os valores em polegadas fracionárias: Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
