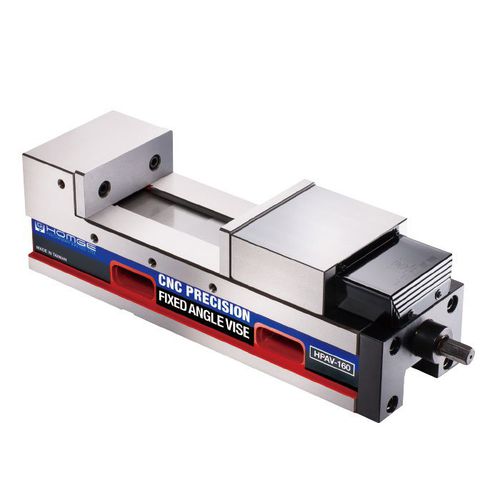

Torno para máquina-ferramenta HPAV-

para fresadoramanualhorizontal

Visão geral
Esta morsa partilha características com o modelo HPAC, mas utiliza um parafuso de aperto padrão em vez do MULTI-POWER SYSTEM. Adequada para uso em múltiplas unidades em centros de usinagem CNC horizontais e verticais, bem como em fresadoras convencionais.

Vantagens

• Funcionalidade equivalente ao modelo HPAC com um parafuso de aperto padrão, simplificando a utilização em configuração multiunidade.

Características

• 1. Corpo da morsa usinado em ferro maleável (FCD60 ou superior) em peça única para elevada rigidez e estabilidade dimensional.
• 2. Guias temperadas a HRC 50 para aumentar a resistência ao desgaste e manter a precisão de posicionamento a longo prazo.
• 3. Sistema de bloqueio angular que puxa a peça para a posição de referência precisa, melhorando a repetibilidade do aperto.
• 4. Pode ser montada horizontal ou verticalmente conforme o arranjo da máquina.

Altura fixa
Design de altura fixa que permite alinhar ou empilhar várias morsas, facilitando aplicações multiunidade em centros de usinagem.

Especificações
Unidade: mm
Model | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | M | Peso (kg)
HPAV-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 440 | 503 | 131 | 19 | 15 | 55 | 150 | 42
HPAV-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 525 | 588 | 161 | 19 | 15 | 58 | 165 | 60
HPAV-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 545 | 608 | 161 | 19 | 15 | 58 | 165 | 62
HPAV-200 | 170 | 110±0.01 | 0-290 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 600 | 662 | 201 | 19 | 18 | 63 | 197 | 90

Acessórios padrão

• 2 cunhas de alinhamento
• 4 grampos
• 1 alça

Acessórios opcionais

• Mandíbulas dianteiras/traseiras (vários tipos: ranhuradas em cruz, degrau, em V, combinadas e mandíbulas exteriores dianteiras/traseiras)

Especificações técnicas

• Fabricante: HOMGE
• Série / Nome do modelo: HPAV- (HPAV-130, HPAV-160, HPAV-160L, HPAV-200)
• Material: Ferro maleável (FCD60)
• Dureza das guias: HRC 50
• Sistema de bloqueio angular para pousar a peça na posição correta
• Orientação de montagem: horizontal ou vertical
• Altura fixa para empilhamento multiunidade
• Unidade das especificações da tabela: mm
• Acessórios incluídos: cunhas de alinhamento, grampos, alça
• Opcional: várias mandíbulas dianteiras/traseiras para ampliar a capacidade de aperto
