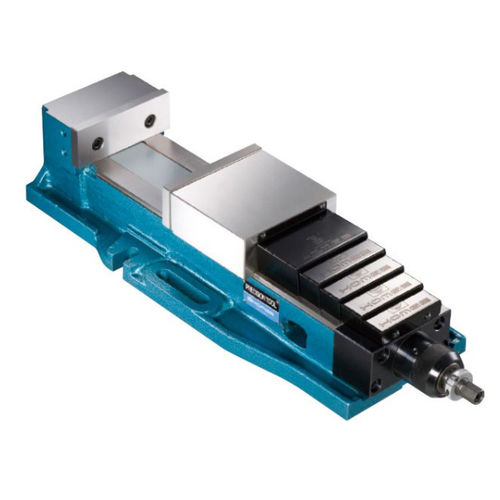

Morsa para fresadora HMAV-

de máquinainclinávelem ferro fundido dúctil

Visão geral do produto
O projeto SUPER-OPENING proporciona curso das mandíbulas de 310 mm (HMAV-160) e 395 mm (HMAV-200). Com mandíbulas montadas externamente, a capacidade máxima de fixação é de 450 mm (HMAV-160) e 550 mm (HMAV-200). Material: Ferro dúctil FCD60. Dureza das guias: HRC 50. Unidade: mm.

Principais características

• Design SUPER-OPENING que permite abertura estendida das mandíbulas para peças longas ou de grande porte.
• Equipado com tampa de proteção contra cavacos para evitar a entrada de detritos e proteger componentes internos.
• Guias temperadas a HRC 50 para assegurar precisão e resistência ao desgaste.
• Mecanismo ANGLE-LOCK que aplica pressão descendente durante a fixação para manter o paralelismo das mandíbulas e a precisão de retenção.
• Sistema de aperto MULTI-POWER patenteado em aço para rolamentos de alta qualidade que fornece pressão de aperto muito alta e consistente, sem vazamento de óleo hidráulico e sem a manutenção associada.

Imagens e diagramas adicionais do produto
Inclui ilustração dos componentes internos, diagrama de dimensões da morsa e diagramas de engenharia mostrando posições das mandíbulas e detalhes dimensionais.

ESPECIFICAÇÕES (tabela)
Material: Ferro dúctil FCD60 | Dureza das guias HRC 50 | Unidade: mm
Modelo | A | B | C | D | F | G | I | J | K | L | M | M1 | Peso (kg)
HMAV-160 | 19 | 15 | 18 | 192 | 85 ± 0.01 | 140 | 141 ± 0.02 | 740 | 628 | 240 | 310 | 140–450 | 50
HMAV-200 | 19 | 18 | 18 | 240 | 100 ± 0.01 | 160 | 190 ± 0.02 | 830 | 720 | 280 | 395 | 155–550 | 95

Características / especificações técnicas

• Série / designação do modelo: HMAV- (exemplos: HMAV-160, HMAV-200).
• Material: Ferro dúctil FCD60.
• Dureza das guias: HRC 50.
• Curso SUPER-OPENING das mandíbulas: 310 mm (HMAV-160), 395 mm (HMAV-200).
• Capacidade máxima de fixação com mandíbulas externas: 450 mm (HMAV-160), 550 mm (HMAV-200).
• Sistema de aperto MULTI-POWER patenteado em aço para rolamentos de alta qualidade para pressão de aperto elevada e constante.
• Recursos: tampa de proteção contra cavacos, mecanismo ANGLE-LOCK, guias temperadas para durabilidade e precisão.
• Unidade de dimensão: mm.
• Pesos típicos: HMAV-160 = 50 kg; HMAV-200 = 95 kg.
