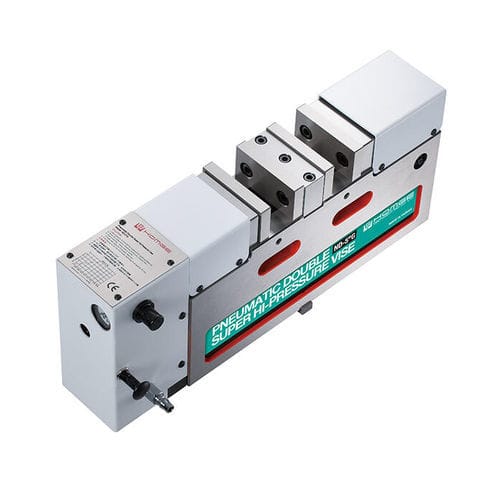

Torno para máquina-ferramenta ND-G series

pneumáticade precisãode alta pressão

Detalhes do produto - Cilindros de alta pressão dificilmente falham com garantia de 3 anos - Altura fixa para que vários tornos possam ser usados juntos 1. O torno pode segurar 2 peças de trabalho de tamanhos diferentes. Permite uma tolerância extra de até 2 mm nas peças de trabalho. 2. Cilindros de alta pressão especiais são projetados para aumentar a força de aperto de 0-4000 kg e podem ser ajustados dependendo do material da peça de trabalho. 3. O corpo do torno é feito de ferro dúctil acima do grau FCD 60 para alta precisão e durabilidade. As guias são ENDURECIDAS a HRC 50° para aumentar ainda mais a durabilidade e manter a altura de posicionamento durante o uso prolongado. 4. Botão de ajuste de pressão: para operações rápidas. 5. Cilindros de alta pressão dificilmente falham. 6. Dispositivo de segurança especial para garantir que o torno mantenha a força de aperto por 20 minutos se o fornecimento de ar for cortado. 7. Curso para mandíbula móvel: 4 mm. Fonte de energia pneumática 6kg/cm² Especificações (Material: Ferro dúctil FCD 60. Dureza: HRC 50º) Modelo | A | B | C | D | E | F | G | H | I ND-4"G | 215 | 170±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 Modelo | J | K | Força de aperto | Curso de aperto | Peso (kg) ND-4"G | 15 | 48 | 0-3300 kg | 4 mm | 45 ND-5"G | 15 | 55 | 0-4000 kg | 4 mm | 65 Acessórios padrão: - 2 cunhas de alinhamento - 4 grampos - 1 alça Acessórios opcionais: 1) Mandíbulas com ranhuras cruzadas 2) Mandíbulas em V 3) Mandíbulas combinadas 4) Mandíbulas em degraus Especificações técnicas: - Modelo: ND-4"G, ND-5"G - Material: Ferro dúctil FCD 60 - Dureza: HRC 50º - Força de aperto: 0-3300 kg (ND-4"G), 0-4000 kg (ND-5"G) - Curso de aperto: 4 mm - Peso: 45 kg (ND-4"G), 65 kg (ND-5"G) - Fonte de energia pneumática: 6kg/cm² - Garantia: 3 anos
