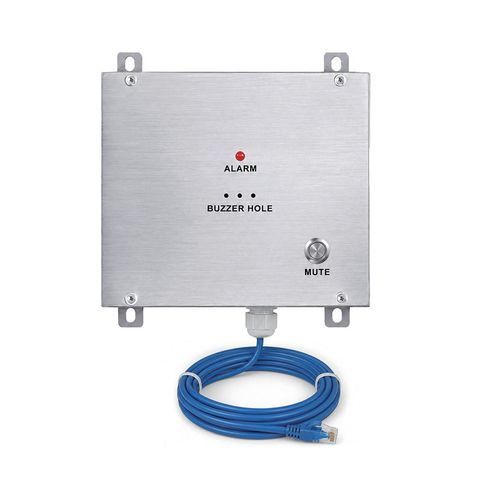

Painel de visualização de alarme resistente à corrosão KNRAP2

antivandalismo

Visão geral
O KNTECH KNRAP2 é um painel indicador de alarme remoto de grau industrial para sistemas PABX, fornecendo alertas visuais e sonoros para alarmes maiores/menores, facilitando a identificação rápida de falhas e a resposta em ambientes operacionais 24/7.

Identificação do produto
Modelo: KNRAP2
Tamanho: 150 mm (A) x 130 mm (L) x 40 mm (P)
Material: Face em aço inox escovado SUS304 (1,2 mm)

Características principais

• Construção robusta com face em SUS304 escovado e controles metálicos antivandalismo.
• Sistema de alerta duplo: LEDs Verde/Vermelho de alta luminosidade e buzzer piezo >75dB.
• Lógica integrada MCU/relé com função Alarm Mute: silencia o buzzer mantendo o LED vermelho aceso até a resolução da falha.
• Design para montagem em parede e integração simplificada.

Lógica de operação

• Estado normal: LED verde estável, buzzer OFF.
• Estado de alarme: ao receber sinal de falha do PABX, o LED fica vermelho (intermitente ou estável) e o buzzer soa de forma intermitente.
• Ação Mute: pressionar MUTE — buzzer OFF (confirmado) enquanto o LED vermelho permanece LIGADO como lembrete visual até a limpeza da falha.
• Recuperação: ao eliminar a falha, o sistema reinicia automaticamente para o Estado Normal (LED volta a verde).

Tabela lógica de indicadores visuais
A documentação do produto inclui um mapeamento lógico visual do status versus comportamento do LED/buzzer para Normal, Alarme, Mute e Recuperação.

Instalação
Projetado para instalação em parede de forma prática; diagrama de montagem e detalhes de fiação fornecidos na documentação do produto.

Aplicações
Indicado para infraestruturas de telecomunicações críticas, incluindo monitoramento PABX em Building Management Offices (BMO), salas de controle de segurança, data centers e outros ambientes operacionais 24/7.

Especificações técnicas

• Modelo: KNRAP2
• Tamanho: 150 mm (A) x 130 mm (L) x 40 mm (P)
• Face: Aço inox escovado SUS304, espessura 1,2 mm
• Indicadores visuais: LEDs Verde e Vermelho de alta luminosidade
• Indicador audível: Buzzer piezo, >75dB
• Lógica: MCU e relé integrados com suporte para Alarm Mute e auto-reset
• Controles: Botão(s) mute metálico(s) antivandalismo
• Montagem: Design para montagem em parede
• Conformidade: Normas HK e internacionais (conforme indicado)
• Ambientes típicos: BMO, salas de controle de segurança, data centers
