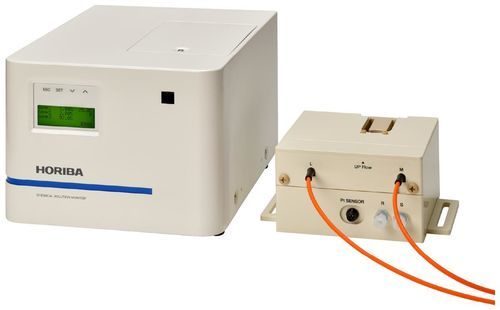

Instrumento de medição de concentração CS-900F

com semicondutorsem contatopara fibra óptica

Visão geral do produto
Medição de concentração sem contato e estável para produtos químicos de processo de semicondutores. O CS-900F utiliza uma unidade de célula por fibra óptica montada na tubulação, minimizando o risco de vazamentos e contaminação. Suporta uma gama ampliada de produtos químicos de processo úmido e permite a medição direta de soluções em alta temperatura até 80 °C sem pré-tratamento, melhorando a estabilidade operacional e a versatilidade como modelo principal da série CS.

Principais características

• Design compacto com desempenho de medição estável: cabos de fibra óptica reduzem o volume da unidade de célula instalada dentro do equipamento em aproximadamente 60% em comparação com modelos anteriores, diminuindo a sensibilidade a perturbações externas.
• Compatibilidade química ampliada: faixa de comprimento de onda aumentada aproximadamente 3 vezes em relação a modelos anteriores, permitindo a medição de uma variedade maior de produtos químicos de processo; medição direta até 80 °C para operação mais segura.
• Segurança e otimização de processo: unidade de célula montada na tubulação para medição sem contato, reduzindo riscos de vazamento e contaminação e ajudando a minimizar o consumo de produtos químicos.
• Interfaces e funções: alimentação 24 V DC, saída de transmissão, saída de contato, comunicação RS-232C; suporta medição multicomponente e análise multivariada com compensação de temperatura.

Especificações
Nome do produto: Monitor de concentração química sem contato tipo fibra óptica
Modelo: CS-900F
Princípio de medição: Espectroscopia de absorção
Método de cálculo: Análise multivariada com compensação de temperatura

Faixa de medição e repetibilidade (massa %)

• Modelo: CS-900F-1-1-1P-1P25P5-AA
  Componente: NH3 — Faixa: 0.00 a 1.20 — Repetibilidade: ±0.05 — Faixa de saída analógica: 0.00 a 10.00
  Componente: H2O2 — Faixa: 0.00 a 5.50 — Repetibilidade: ±0.10 — Faixa de saída analógica: 0.00 a 10.00
  Componente: H2O — Faixa: 93.3 a 100.0 — Repetibilidade: ±1.0 — Faixa de saída analógica: —
• Modelo: CS-900F-1-1-1P-P8P8-11
  Componente: NH3 — Faixa: 0.00 a 0.80 — Repetibilidade: ±0.03 — Faixa de saída analógica: 0.00 a 1.00
  Componente: H2O2 — Faixa: 0.00 a 0.80 — Repetibilidade: ±0.03 — Faixa de saída analógica: 0.00 a 1.00
  Componente: H2O — Faixa: 98.4 a 100.0 — Repetibilidade: ±0.2 — Faixa de saída analógica: —

Condições de medição
Intervalo de medição: aprox. 5 s
Média móvel: 16 vezes

Tubulação e instalação
Tubo PFA: 1 inch ou 3/4 inch (evitar a parte preta antieletrostática). A superfície do tubo deve estar livre de riscos, amassados e turvação. Monte a unidade de célula na tubulação; mantenha o ângulo de instalação da unidade principal dentro de ±1°.

Condições da amostra
Temperatura da amostra: 20 a 80 °C
Variação de temperatura ambiente/amostra: ±1 °C em 1 hora
Pressão da amostra: < 0.4 MPa (G); flutuação de pressão dentro de 0.02 MPa. Evitar bolhas de ar no fluxo da amostra; se a pressão de medição for diferente da usada para a correção de fundo, realizar correção do ponto zero.

Alimentação e dados físicos
Fonte de alimentação: 24 V DC
Consumo: aprox. 40 W (excluindo corrente de partida)
Peso: unidade principal aprox. 5,8 kg; unidade célula aprox. 1,4 kg
Dimensões: unidade principal 217 (L) × 290 (P) × 173 (A) mm (excluindo projeções); unidade célula 186 (L) × 142 (P) × 83 (A) mm (excluindo projeções)
Vida útil esperada da fonte de luz: 5 anos
Cabo de fibra óptica: comprimento padrão 5 m; raio de curvatura R150 mm
