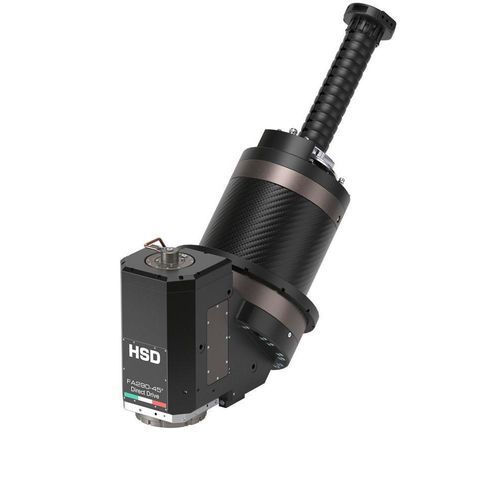

Cabeçote de fresagem de 1 eixo FA290

de 2 eixosde indexaçãoCNC

Visão geral
Os cabeçotes FA290 de 1 e 2 eixos, projetados e fabricados pela HSD, destinam-se ao usinamento de metais e de uma ampla gama de materiais industriais. Fornecem funcionalidade de eixo C para operações que exigem indexação angular e rotação, e são concebidos para integração em máquinas-ferramenta CNC.

Aplicações / Materiais

• Usinagem de metais
• Fresamento multieixo com necessidade de rotação/posicionamento no eixo C

Produtos associados

• ES511

Dados técnicos
Marca do motor: HSD Direct Drive
Torque máximo eixo A [Nm]: /
Torque máximo eixo C [Nm]: 750
Torque de travamento eixo A [Nm]: /
Torque de travamento eixo C [Nm]: 4.000
Velocidade máxima eixo A [°/s]: /
Velocidade máxima eixo C [°/s]: 240
Precisão do sistema de medição eixo A [arcsec]: /
Precisão do sistema de medição eixo C [arcsec]: 5
Faixa de rotação eixo A [°]: /
Faixa de rotação eixo C [°]: ±120
Peso [kg]: ≈ 260

Características / especificações técnicas

• Marca do motor: HSD Direct Drive
• Torque máximo do eixo C: 750 Nm
• Torque de travamento do eixo C: 4.000 Nm
• Velocidade máxima do eixo C: 240 °/s
• Precisão do sistema de medição do eixo C: 5 arcsec
• Faixa de rotação do eixo C: ±120°
• Peso aproximado: ≈ 260 kg

Observações
Os campos não fornecidos na fonte são apresentados como /.
