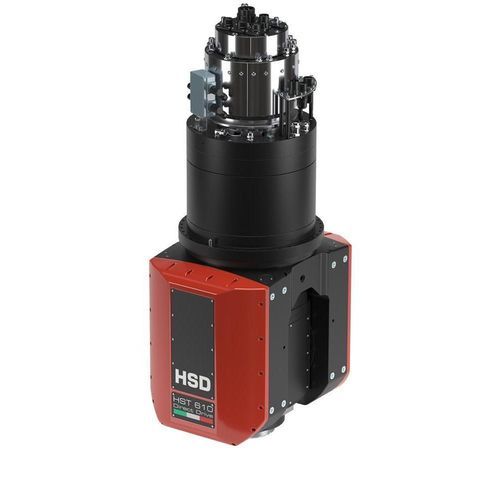

Cabeçote angular de fresagem HST610 DS

para a indústriade fresagemcompleto

Visão geral
Conheça a cabeça HST610 DS de 1 e 2 eixos projetada, fabricada e comercializada mundialmente pela HSD para usinagem de metais, compósitos e madeira. A HST610 DS é uma cabeça multi-eixo destinada a operações industriais de usinagem que exigem posicionamento angular preciso e alto torque.

Principais características

• Disponível como cabeça de 1 eixo ou 2 eixos (eixos A e C)
• Adequada para usinagem de metais e aplicações compósito/madeira
• Tecnologia de motor integrada HSD Direct Drive

Etiquetas de produto

• Metal

Ficha técnica (tabela)
Marca do motor: HSD Direct Drive
Torque máximo eixo A [Nm]: 480
Torque máximo eixo C [Nm]: 680
Torque de travamento freios eixo A [Nm]: 2.000
Torque de travamento freios eixo C [Nm]: 2.000
Velocidade máx. eixo A [° / s]: 300
Velocidade máx. eixo C [° / s]: 300
Precisão do sistema de medição A [arcsec]: 5 (2 sob consulta)
Precisão do sistema de medição C [arcsec]: 4 (2 sob consulta)
Faixa eixo A [°]: ±110
Faixa eixo C [°]: ±360
Peso [kg]: ̴ 310

Aplicações / casos de uso típicos

• Cabeças de usinagem 1 e 2 eixos de alta precisão para metais, compósitos e madeira
• Operações industriais de usinagem que exigem alto torque e posicionamento angular preciso
• Integração em centros de usinagem multi-eixo e linhas de produção dedicadas

Características / especificações técnicas

• Marca do motor: HSD Direct Drive
• Torque máximo eixo A: 480 Nm
• Torque máximo eixo C: 680 Nm
• Torque de travamento freios eixo A: 2.000 Nm
• Torque de travamento freios eixo C: 2.000 Nm
• Velocidade máx. eixo A: 300 °/s
• Velocidade máx. eixo C: 300 °/s
• Precisão do sistema de medição A: 5 arcsec (2 arcsec sob consulta)
• Precisão do sistema de medição C: 4 arcsec (2 arcsec sob consulta)
• Faixa eixo A: ±110°
• Faixa eixo C: ±360°
• Peso: aprox. 310 kg
