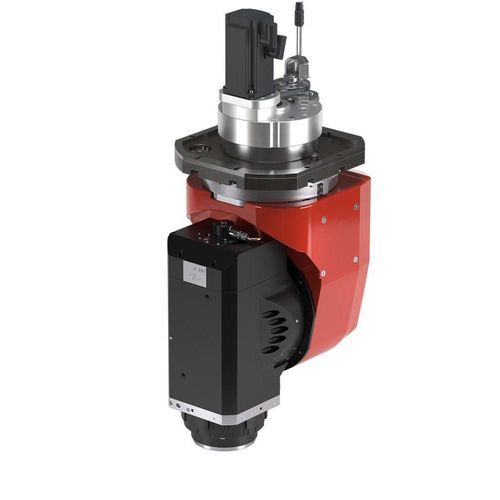

Cabeçote angular para dispositivo de usinagem HS678

de fresagemmotorizado

Visão geral
Conheça o cabeçote de usinagem 1 e 2 eixos HS678, desenvolvido e fabricado pela HSD para usinagem de precisão de metais e compósitos. O HS678 está disponível em várias configurações de motor para integração em fresadoras e centros de usinagem globalmente.

Aplicações / Materiais

• Metal
• Compósito

Ficha técnica (tabela)
Marca do motor | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
Torque máximo eixo A [Nm] | 1225 | 1200
Torque máximo eixo C [Nm] | 1225 | 1200
Torque de aperto travões eixo A [Nm] | 1080 | 1080
Torque de aperto travões eixo C [Nm] | 1080 | 1080
Velocidade máx eixo A [° / s] | 120 | 120
Velocidade máx eixo C [° / s] | 200 | 200
Precisão sistema de medição A [arcsec] | 60(30) | 60(30)
Precisão sistema de medição C [arcsec] | 60(30) | 60(30)
Faixa eixo A [°] | ±120 | ±120
Faixa eixo C [°] | ±245 | ±245
Peso [kg] | ≈2 280 | ≈2 280

Características / Especificações técnicas

• Modelo: HS678
• Marcas de motor suportadas: Siemens, Fanuc, Yaskawa
• Torque máximo eixo A: 1225 Nm (opção/configuração: 1200 Nm)
• Torque máximo eixo C: 1225 Nm (opção/configuração: 1200 Nm)
• Torque de aperto dos travões (A, C): 1080 Nm
• Velocidade máx A: 120 °/s
• Velocidade máx C: 200 °/s
• Precisão do sistema de medição (A, C): 60 (30) arcsec
• Faixa eixo A: ±120°
• Faixa eixo C: ±245°
• Peso aproximado: ≈2 280 kg
