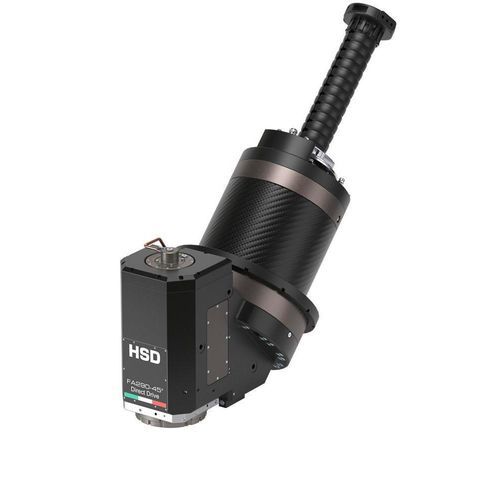

Cabeçote angular 45° FA290 45°

para dispositivo de usinagemde fresagemde fresagem

Visão geral do produto
A cabeça FA290 45° nas versões 1 e 2 eixos é projetada para operações de usinagem industrial. A HSD desenvolve e comercializa esta cabeça para usinagem de metais e uma ampla gama de materiais. A FA290 45° é uma solução de spindle/cabeçote com configuração de 45° adequada para células e sistemas de usinagem multieixo.

Principais pontos

• Tipo: cabeça 1 e 2 eixos (configuração 45°)
• Aplicação: usinagem de metais e materiais em geral
• Motor: HSD Direct Drive

Ficha técnica (conforme exibida)
Motor brand : HSD Direct Drive
A Axis Max torque [Nm] : /
C Axis Max torque [Nm] : 1679
Clamping torque Axis brakes A [Nm] : /
Clamping torque Axis brakes C [Nm] : 4.000
Max. speed Axis A [° / sec] : /
Max. speed Axis C [° / sec] : 480
Measuring System Accuracy A [arcsec] : /
Measuring System Accuracy C [arcsec] : 2
A Axis range [°] : /
C Axis range [°] : '-30/+180'
Weight [kg] : ≈ 300

Produtos relacionados (listados na página)

• ES510
• ES511
• ES514

Características / especificações técnicas

• Modelo: FA290 45° (cabeça de 45 graus)
• Configuração: disponível nas variantes de 1 e 2 eixos
• Motorização: HSD Direct Drive
• Torque máximo eixo C: 1679 Nm
• Torque de aperto (travões eixo C): 4.000 Nm
• Velocidade máxima eixo C: 480 °/sec
• Precisão do sistema de medição (eixo C): 2 arcsec
• Alcance de movimento eixo C: -30° a +180°
• Peso aprox.: 300 kg
• Aplicação principal: usinagem de metais e materiais em geral
