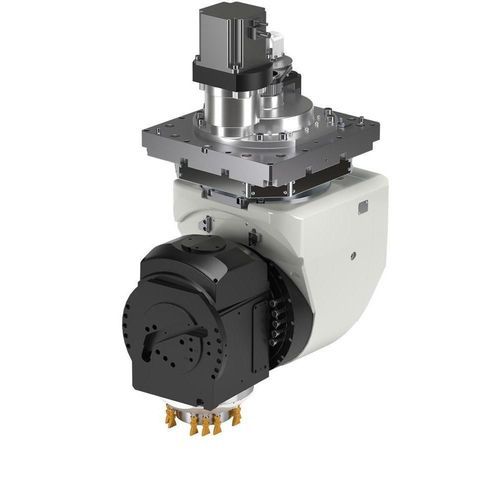

Cabeçote angular para dispositivo de usinagem HS778

de fresagempara a indústriacompacto

Visão geral
O HS778 é uma cabeça de usinagem 1 e 2 eixos projetada, fabricada e comercializada mundialmente pela HSD para usinagem de uma ampla gama de materiais e metais.

Aplicações

• Operações de usinagem industriais em uma ampla variedade de materiais e metais
• Integração em máquinas-ferramenta que exigem soluções de cabeça de 1 eixo ou 2 eixos

Principais características

• Marcas de motor compatíveis: Siemens, Fanuc, Yaskawa
• Altos torques de eixo para tarefas de usinagem pesadas (A e C: 2.400 Nm)
• Travões de eixo com torque de aperto significativo para operações estáveis (A: 2.000 Nm; C: 3.000 Nm)
• Altas velocidades máximas de eixo para maior produtividade (A: 85 °/sec; C: 115 °/sec)
• Sistemas de medição de alta precisão (nível arcsec: A 60 (20); C 60 (30))
• Faixas de trabalho compactas para os eixos A e C (A: ±100°; C: ±262°)
• Peso instalado aproximado: ≈ 350 kg

Ficha técnica
Marca do motor: Siemens, Fanuc, Yaskawa
Torque máximo eixo A [Nm]: 2.400
Torque máximo eixo C [Nm]: 2.400
Torque de aperto travões eixo A [Nm]: 2.000
Torque de aperto travões eixo C [Nm]: 3.000
Velocidade máx. eixo A [° / sec]: 85
Velocidade máx. eixo C [° / sec]: 115
Precisão do sistema de medição A [arcsec]: 60 (20)
Precisão do sistema de medição C [arcsec]: 60 (30)
Faixa eixo A [°]: ±100
Faixa eixo C [°]: ±262
Peso [kg]: ≈ 350

Características / especificações técnicas

• Marca do motor: Siemens, Fanuc, Yaskawa
• Torque máximo eixo A: 2.400 Nm
• Torque máximo eixo C: 2.400 Nm
• Torque de aperto travões eixo A: 2.000 Nm
• Torque de aperto travões eixo C: 3.000 Nm
• Velocidade máx. eixo A: 85 °/sec
• Velocidade máx. eixo C: 115 °/sec
• Precisão do sistema de medição A: 60 (20) arcsec
• Precisão do sistema de medição C: 60 (30) arcsec
• Faixa eixo A: ±100°
• Faixa eixo C: ±262°
• Peso: aproximadamente 350 kg
