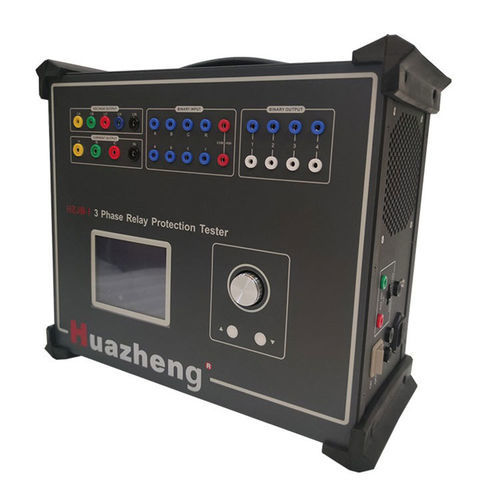

Equipamento de teste para relés de proteção HZJB-I

elétricocontrolado por computadorindustrial

O relé trifásico HZJB-I é projetado para oferecer desempenho e precisão superiores no monitoramento e proteção de sistemas elétricos trifásicos. Com sua tecnologia avançada e engenharia de precisão, este relé garante operação contínua e proteção de equipamentos e máquinas elétricas críticas. Equipado com algoritmos avançados baseados em microprocessadores, o relé trifásico HZJB-I fornece proteção precisa e responsiva contra uma variedade de falhas elétricas, incluindo sobrecorrente, subcorrente, desequilíbrio de fase e perda de fase. Este nível de proteção é essencial para prevenir danos aos equipamentos e garantir a segurança e confiabilidade do sistema elétrico. - Este testador utiliza um computador de controle industrial e um sistema operacional Windows. Não ligue ou desligue a fonte de alimentação do host com frequência. - As interfaces USB estão alocadas no painel frontal ou traseiro, permitindo a troca a quente de dispositivos USB (como pen drives, etc.), mas a inserção ou remoção deve ser feita após a conclusão da transmissão de dados. - Para garantir a estabilidade do sistema operacional Windows embutido, não exclua ou altere documentos de hardware e logotipos da área de trabalho a qualquer momento. Não opere, altere, adicione, exclua ou use o sistema operacional Windows embutido para evitar danos ao sistema. Ao usar um pen drive para copiar dados, certifique-se de que esteja limpo e livre de vírus, e não o use para instalar outros softwares neste sistema. - Ao conectar um teclado ou mouse externo, não conecte ao terminal errado; caso contrário, o sistema operacional Windows não iniciará normalmente. - Não desligue a fonte de alimentação diretamente durante a saída para evitar ação de proteção incorreta devido a saída inadequada. - Quando a comutação é compatível com contato inativo e potencial (0~DC250V) e usa contato carregado, o terminal alto (ânodo) do potencial de contato deve ser conectado ao terminal comum +KM. - Não insira objetos (por exemplo, chaves de fenda) nas aberturas de ventilação ou em qualquer soquete de entrada/saída. Ao operar o testador, certifique-se de que as aberturas de ventilação, o interruptor de alimentação e o plugue de alimentação permaneçam desobstruídos. O instrumento deve ser colocado verticalmente ou com o suporte desdobrado para uma posição ligeiramente inclinada. - Não conecte alimentação externa de CA/CC aos soquetes de saída de tensão e corrente do testador. - Se a interferência for forte no local ou for necessária alta segurança, aterre o soquete de alimentação ou o aterramento de proteção do testador antes de testar. - Se os dados da interface estiverem incorretos ou você não puder inseri-los corretamente, exclua o arquivo 'para' em 'E\Relay Protection Calibrator\' e reinicie o programa em execução. Todos os dados da interface retornarão ao padrão. Procedimento de Ligação: - Conecte o cabo de alimentação do testador a uma tomada de 220V CA. Se estiver usando um computador externo, conecte o cabo de comunicação serial à interface serial do computador e à interface de comunicação do testador. - Após verificar a fiação e garantir a conexão correta, ligue a fonte de alimentação do testador (se estiver usando um teclado ou mouse externo, conecte-os antes de ligar; neste caso, o trackball não funcionará) e a fonte de alimentação do computador externo. A interface do software "Calibrador de Proteção de Relé" será exibida. Na interface principal, clique no logotipo do módulo de teste com o mouse externo conectado ou trackball para realizar todos os testes. Procedimento de Desligamento: - Não desligue o interruptor de alimentação diretamente no painel frontal. Primeiro, desligue o sistema operacional Windows, depois pressione o botão de energia quando a indicação de desligamento seguro aparecer na tela. - Mova o cursor na interface principal com o mouse ou pressione a tecla "SAIR" no painel frontal para sair de todas as unidades de teste funcionais. Após retornar à interface principal, pressione "SAIR" novamente; um diálogo de confirmação aparecerá. Após a confirmação, você pode desligar o interruptor de alimentação no painel frontal quando a mensagem "Você pode desligar a energia agora" aparecer, para que a máquina possa ser desligada com segurança. Especificação Saída de corrente CA - Saída de corrente de fase (valor eficaz): 0~40A, precisão de saída 0.2 graus - Saída de corrente trifásica paralela (valor eficaz): 0~120A - Corrente de fase de longa duração: 10A - Potência máxima de saída de corrente de fase: 450 VA - Potência máxima de saída de 3 correntes paralelas: 900 VA - Tempo máximo permitido de trabalho de 3 correntes paralelas: 10S - Faixa de frequência (fundamental): 20~1000Hz - Tempo harmônico: 2~20 Saída de corrente contínua - Saída de corrente: 0~±10A/fase, 0~±30A/3 paralelas - Precisão de saída: 0.5 grau Saída de tensão CA - Saída de tensão de fase (valor eficaz): 0~120V, precisão de saída 0.2 graus - Saída de tensão de linha (valor eficaz): 0~240V - Potência de saída de fase/linha: 80 VA / 100 VA - Faixa de frequência (fundamental): 20~1000Hz - Tempo harmônico: 1~20 Saída de tensão contínua - Faixa de saída de tensão de fase: 0~±160V, precisão de saída 0.5 grau - Faixa de saída de tensão de linha: 0~±320V - Potência de saída de fase/linha: 70 VA / 140 VA 10 entradas digitais e 8 saídas digitais - Faixa de medição de tempo: 0.1 ms ~ 9999 s, precisão de medição < 0.1 ms No geral, o relé trifásico HZJB-I estabelece um novo padrão para proteção e controle em sistemas de energia trifásicos, oferecendo desempenho, confiabilidade e flexibilidade incomparáveis. Seja em instalações industriais, usinas de energia ou edifícios comerciais, este relé avançado é a escolha ideal para garantir a operação segura e eficiente de sistemas elétricos críticos. - Saída de corrente CA: 0~40A por fase, 0~120A trifásico paralelo, potência máxima 450 VA (fase), 900 VA (paralelo), frequência 20~1000Hz - Saída de corrente contínua: 0~±10A/fase, 0~±30A/3 paralelas, precisão 0.5 grau - Saída de tensão CA: 0~120V (fase), 0~240V (linha), potência 80 VA/100 VA, frequência 20~1000Hz - Saída de tensão contínua: 0~±160V (fase), 0~±320V (linha), potência 70 VA/140 VA - 10 entradas digitais, 8 saídas digitais, medição de tempo 0.1 ms ~ 9999 s, precisão < 0.1 ms
