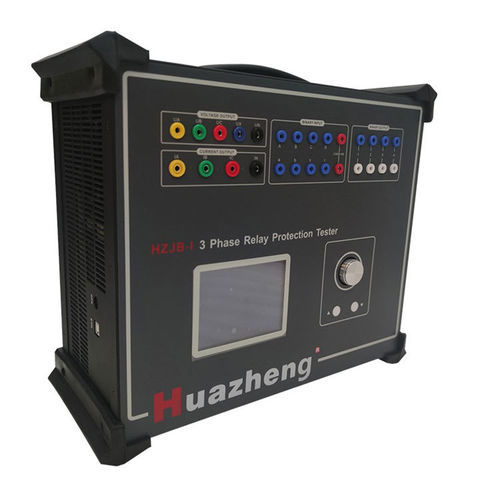

Aparelho de teste para injeção secundária HZJB-I

de segurança elétricaelétricocontrolado por computador

O relé trifásico HZJB-I é projetado para oferecer desempenho e precisão superiores no monitoramento e proteção de sistemas elétricos trifásicos. Com sua tecnologia de ponta e engenharia de precisão, este relé garante a operação e proteção contínuas de equipamentos e máquinas elétricas críticas. Equipado com algoritmos avançados baseados em microprocessadores, o relé trifásico HZJB-I oferece proteção precisa e responsiva contra uma variedade de falhas elétricas, incluindo sobrecorrente, subcorrente, desequilíbrio de fase e perda de fase. Este nível de proteção é essencial para prevenir danos aos equipamentos e garantir a segurança e confiabilidade do sistema elétrico. - Um computador de controle industrial e um sistema operacional Windows estão pré-instalados. Evite ciclos de energia frequentes. - As interfaces USB permitem a troca a quente de equipamentos USB (por exemplo, pen drive), mas conecte/desconecte apenas após a conclusão da transferência de dados. - Não exclua ou altere documentos de hardware ou logotipos da área de trabalho para garantir o funcionamento estável do sistema Windows integrado. Evite instalar software não autorizado. - Ao conectar um teclado ou mouse externo, certifique-se de que a conexão do terminal esteja correta para evitar problemas de inicialização. - Não desligue a fonte de alimentação diretamente durante a saída para evitar ações de proteção incorretas. - Para a quantidade de interruptores compatível com contatos inativos e carregados, conecte o terminal alto (ânodo) do potencial de contato com a extremidade comum +KM. - Não insira objetos nas ranhuras de ventilação ou soquetes de E/S. Certifique-se de que as ranhuras de ar, o interruptor de alimentação e o plugue permaneçam desobstruídos. Coloque o instrumento na posição vertical ou ligeiramente inclinado usando o suporte. - Não introduza energia AC/DC externa nas tomadas de saída de tensão e corrente. - Para distúrbios fortes ou requisitos de alta segurança, aterre a tomada de alimentação ou a terra de proteção do testador antes de testar. - Se os dados da interface estiverem incorretos, exclua o arquivo 'para' em 'E\Relay Protection Calibrator\' e reinicie o programa para restaurar os padrões. Procedimentos para ligar: - Conecte o testador a uma tomada AC220V. Se estiver usando um computador externo, conecte corretamente a linha de comunicação serial. - Após verificar as conexões, ligue o testador e qualquer computador externo. A interface do software 'Relay Protection Calibrator' aparecerá. Use o mouse ou o trackball para selecionar os módulos de teste. Procedimentos para desligar: - Não desligue o interruptor de alimentação diretamente. Primeiro, termine o sistema operacional Windows, depois pressione o botão de energia quando solicitado para um desligamento seguro. - Use o mouse ou a tecla 'QUIT' para sair de todas as unidades de teste. Após retornar à interface principal, pressione 'QUIT' novamente e confirme o desligamento. Desligue o interruptor de alimentação quando solicitado. - Você também pode desligar através do menu 'iniciar' do sistema operacional. Especificações Saída de corrente alternada - Saída de corrente de fase (valor efetivo): 0~40A, Precisão de saída 0,2 graus - Saída de corrente paralela de 3 fases (valor efetivo): 0~120A - Corrente de fase de longa duração: 10A - Potência máxima de saída de corrente de fase: 450VA - Potência máxima de saída de 3 correntes paralelas: 900VA - Tempo máximo de trabalho permitido de 3 correntes paralelas: 10S - Faixa de frequência (fundamental): 20~1000Hz - Tempo harmônico: 2~20 Saída de corrente contínua - Saída de corrente: 0~±10A / fase, 0~±30A / 3 paralelas - Precisão de saída: 0,5 graus Saída de tensão alternada - Saída de tensão de fase (valor efetivo): 0~120V Precisão de saída 0,2 graus - Saída de tensão de linha (valor efetivo): 0~240V - Potência de saída de tensão de fase / linha: 80VA / 100VA - Faixa de frequência (fundamental): 20~1000Hz - Tempo harmônico: 1~20 Saída de tensão contínua - Faixa de saída de tensão de fase: 0~±160V Precisão de saída 0,5 graus - Faixa de saída de tensão de linha: 0~±320V - Potência de saída de tensão de fase / linha: 70VA / 140VA 10 entradas digitais e 8 saídas digitais - Faixa de medição de tempo: 0,1ms ~ 9999s, precisão de medição <0,1ms No geral, o relé trifásico HZJB-I estabelece um novo padrão para proteção e controle em sistemas elétricos trifásicos, oferecendo desempenho, confiabilidade e flexibilidade incomparáveis. Seja usado em instalações de fabricação, usinas de energia ou edifícios comerciais, este relé avançado é a escolha ideal para garantir a operação segura e eficiente de sistemas elétricos críticos. - Saída de corrente alternada: 0~40A por fase, 0~120A paralelo de 3 fases, máx. 450VA/900VA, 10S tempo de trabalho máx., 20~1000Hz, harmônicos 2~20 - Saída de corrente contínua: 0~±10A/fase, 0~±30A/3 paralelas, precisão 0,5 graus - Saída de tensão alternada: 0~120V fase, 0~240V linha, 80VA/100VA, 20~1000Hz, harmônicos 1~20 - Saída de tensão contínua: 0~±160V fase, 0~±320V linha, 70VA/140VA - E/S digitais: 10 entradas digitais, 8 saídas digitais, 0,1ms~9999s, precisão <0,1ms
