Descrição do produto

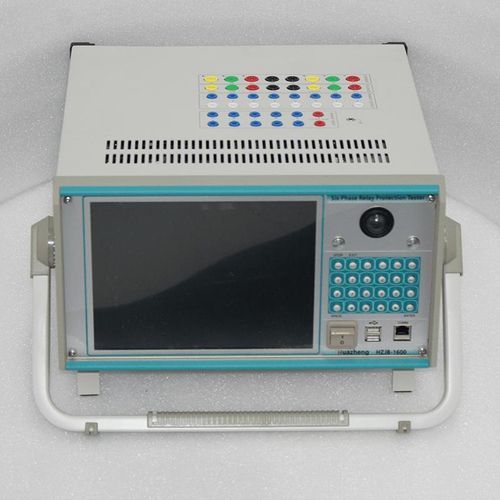

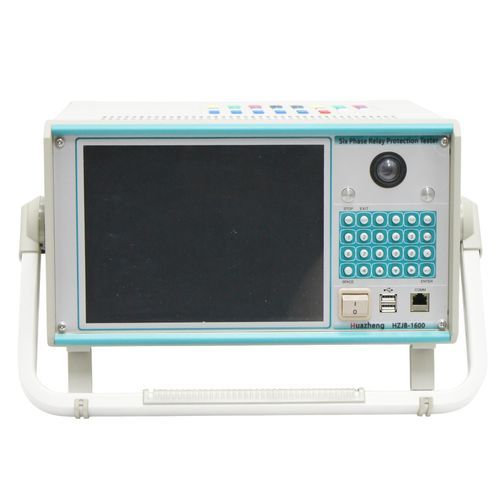

Um testador de proteção por injeção secundária de 6 fases fornece seis canais de corrente totalmente independentes e até seis saídas de tensão simultâneas. Essa independência é essencial para testar proteção diferencial de barramentos, proteção de transformadores com três enrolamentos e verificação end‑to‑end entre terminais remotos, evitando testes por etapas ou reconfigurações que aumentam erros e o tempo de comissionamento.

Módulos de teste / Tipos de relé (tabela)
Tipo de proteção | Item de teste | Módulo de teste proposto | Observações
Relé de sinal | Itens de teste correspondentes | Teste CC | Teste CA e CC. Se o relé intermédio exigir entrada híbrida AC/DC, usar o módulo 'Test CA e CC'. Para correntes de sinal muito baixas, usar a saída de loop de tensão do testador.
Relé de tempo | Testes temporais vários | Ver módulos temporais | Ver módulos
Relé intermédio | Testes funcionais | Ver módulos | Ver módulos
Relé de coincidência | Testes funcionais | Ver módulos | Ver módulos
Outros relés DC tensão/corrente | Testes correspondentes | Ver módulos | Ver módulos
Relé de corrente | Itens de teste correspondentes | Teste AC | Relés componente de sequência: usar módulo de sequência especial em 'Teste AC'. Relés de tempo inverso: usar módulo 'Características It'.
Relé sobretensão/subtensão | Testes vários | Ver módulos | Ver módulos
Relé componente de sequência | Testes vários | Ver módulos | Ver módulos
Relé diferencial | Característica magnética DC | Relé diferencial, harmónico diferencial | Teste AC/DC, teste de harmónicos. Consulte o Apêndice 5 para as ligações corretas no ensaio.

Notas adicionais
A página do produto inclui vídeo demonstrativo e várias imagens que mostram o conjunto de teste de 6 fases, a disposição dos canais e as ligações típicas usadas no comissionamento de subestações.

Características / especificações técnicas

• Saída de corrente AC (por fase, modo seis fases): 0–30 A; precisão de saída: ≈0,1 (grau indicado).
• Saída de corrente paralela seis fases: 0–180 A (valor combinado).
• Corrente permitida em operação contínua por fase: 10 A (valor de referência).
• Potência máxima de saída (corrente por fase): 450 VA.
• Potência máxima em paralelo seis fases: 1000 VA; duração permitida à saída máxima paralela: 10 s.
• Faixa de frequência (fundamental) corrente AC: 0–1200 Hz.
• Geração de harmónicos: até a 24.ª ordem.
• Saída de tensão AC: fase 0–120 V (precisão ≈0,1); linha 0–240 V. Exemplos de tensão sob carga indicados: 20 V conforme condições especificadas.
• Saída de tensão DC (amplitude por fase): ±160 V (precisão ≈0,2); amplitude linha ±320 V.
• Saída de corrente DC: ±10 A por fase (valores paralelos indicados nas especificações).
• Potência de saída tensão fase/linha: ex. 80 VA / 100 VA (AC) e 70 VA / 140 VA (DC) nos modos respetivos.
• Entradas/saídas: 10 canais de entrada; 8 canais de saída DC (exemplos na ficha: DC 220 V / 0,2 A; AC 220 V / 0,5 A para saídas auxiliares).
• Contacto livre: 1–20 mA, 24 V (exemplo de especificação de contacto).
• Níveis de contactos de potencial: lógica '0' ≈ 0–+6 V; lógica '1' ≈ +11 V–+250 V.
• Intervalo de medição de tempo: 0,1 ms–9999 s; precisão de medição: 0,1 ms.
• Dimensões e peso: 420 × 360 × 210 mm; peso ≈ 19 kg.
