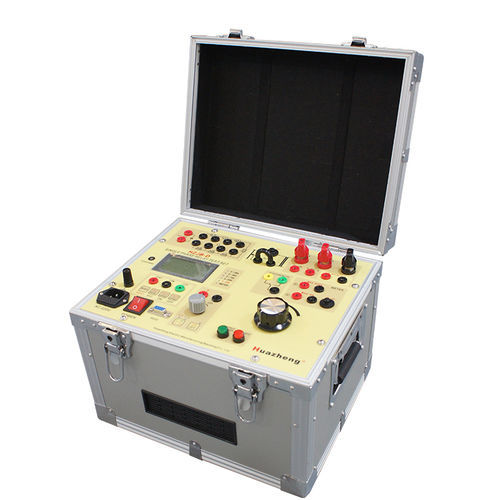

Aparelho de teste de tensão HZJB-D

de correnteautomáticopara relés de proteção

O testador de proteção de relé monofásico HZJB-D é um equipamento de teste de campo portátil com excelente desempenho. Apresenta uma aparência elegante e polida com um chassi de liga de alumínio e painel de PC. Controlado por um chip ARM, a tela LCD exibe a saída de tensão e corrente, bem como um cronômetro. O dispositivo pode gerar tensão e corrente AC/DC totalmente isoladas e ajustáveis, e uma tensão DC ajustável. O circuito de saída está equipado com proteção contra sobrecarga dupla, grande capacidade de saída, pequeno volume, peso leve e alta confiabilidade. É adequado para calibração e teste de campo de vários relés. Características principais: - Saída de tensão DC ajustável totalmente isolada com proteção automática contra curto-circuito, sobrecarga e condições fora de alcance. - Corrente de saída máxima: 0~150A. - Equipado com medidor digital de volt-amperes AC/DC LCD, exibindo valores de tensão e corrente AC e DC, cronômetro, potencial e estado de contato. - Cronômetro elétrico interno; contatos elétricos disponíveis, potencial máximo 250V; medição de canal duplo. - Design leve, pequeno volume e totalmente funcional. Parâmetros técnicos principais e funções: - Potência de entrada nominal: AC 220V ±10%, 1000VA, 50Hz - Saída AC: - Faixa (A): 0~10, Tensão sem carga (Min) V: 90, Tensão a plena carga (Min) V: 80, Corrente a plena carga (Max) A: 10 - Faixa (A): 0~40, Tensão sem carga (Min) V: 25, Tensão a plena carga (Min) V: 22, Corrente a plena carga (Max) A: 40 - Faixa (A): 0~100, Tensão sem carga (Min) V: 10, Tensão a plena carga (Min) V: <8, Corrente a plena carga (Max) A: 150 - Saída de tensão AC: - Faixa (V): 0~250 (AC), Tensão sem carga (Min) V: 250, Tensão a plena carga (Min) V: 240, Corrente a plena carga (Max) A: 3 - Faixa (V): 0~300 (DC), Tensão sem carga (Min) V: 320, Tensão a plena carga (Min) V: 250, Corrente a plena carga (Max) A: 3 - Saída auxiliar DC: - Faixa V: 0~110, Tensão V: 120, Corrente máxima A: 0.5 - Faixa V: 110~220, Tensão V: 220, Corrente máxima A: 0.5 - Cronômetro: Faixa: 0.0000~999999S, Resolução: 0.1mS, Precisão: ±5, Tensão de entrada máxima: DC 250V - Amperímetro: Interno: 0.000~150.0A; Externo: 0.000~6.000A (AC ou DC); Precisão: 0.5%; Métodos de medição: AC: RMS verdadeiro, DC: Média - Voltímetro: Faixa: 0.0~600.0V (AC ou DC); Precisão: 0.5%; Métodos de medição: AC: RMS verdadeiro, DC: Média - Resistores e capacitores: Resistência: 0.5 ohm a 2.5k ohm; Capacitor: 10uF, tensão máxima AC 450V - Divisão/combinação de contatos auxiliares: Corrente máxima: 1A, Tensão máxima: AC250V ou DC120V - Ambiente de operação: Temperatura: -10 ~ 40°C, Umidade relativa: <80% - Volume: 320mm × 260mm × 230mm - Peso: 16kg Método de uso: - Tensão e corrente: Ligue, selecione o terminal de corrente ou tensão de saída, pressione o terminal "Seleção de saída", pressione o botão "ON/OFF". O dispositivo simula o estado de falha; ajuste o botão para controlar a saída de tensão e corrente AC/DC. - Saída auxiliar de tensão e corrente DC: Ajuste o potenciômetro para zero, conecte a linha de saída, selecione a tensão necessária (0V ou 110~220V), pressione o botão de saída, ajuste o potenciômetro para a saída de tensão/corrente. Para entrada externa, conecte a saída ao terminal de entrada de tensão/corrente externo ou ao voltímetro/amperímetro externo. - Uso de resistência/capacitor: Desconecte a aba curta em forma de U no Rx, selecione a resistência/capacitância apropriada em série, conecte conforme mostrado nas figuras. - Cronômetro: Sinal de entrada (o contato converte de Ligado para Desligado ou de Desligado para Ligado, com contato DC positivo de 5V-250V). Para entrada simples/dupla, conecte aos contatos do interruptor conforme mostrado nas figuras. Exemplos de aplicação: Medir o tempo de ação e o tempo de feedback da bobina do relé. Precauções: - O dispositivo deve ser aterrado de forma confiável durante a operação para garantir a segurança. - Ajuste o "ajuste de contraste" se a tela estiver escura ou preta. - O botão de seleção de medição não é válido após a saída de corrente. Lista de embalagem: 1. Unidade principal 2. Linha de alimentação 3. Pacote de cabos de teste 4. Cabo de teste (2.5mm²-2.5m) 5. Cabo de teste (2.5mm²-0.5m) 6. Cabo de teste (8mm²-2m) 7. Cabo de teste (1.2mm²-2.5m) 8. Fio revestido de núcleo duplo (2×1.2mm²-2.5m) 9. Fio de terra transparente (2.5mm²-2m) 10. Inserto (6mm) 11. Clipe dedicado 12. Poste de transição 13. Plugue de pino 14. Tubo de fusível Especificações técnicas: - Modelo: HZJB-D - Marca: Huazheng - Testador de proteção de relé monofásico - Portátil, calibração e teste de campo - Chassi de liga de alumínio, painel de PC - Controle de chip ARM, display LCD - Saída de tensão e corrente AC/DC ajustável - Proteção contra sobrecarga dupla - Grande capacidade de saída, pequeno volume, peso leve - Alta confiabilidade
