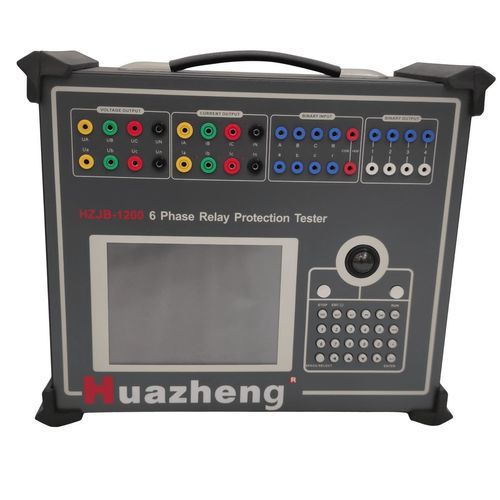

Aparelho de teste elétrico HZJB-1200

automáticode rede elétricapara relés de proteção

Tensões e correntes hexafásicas podem ser produzidas, permitindo qualquer combinação, como o modo de saída de combinações de corrente trifásica e quadrifásica convencionais, modo de tensão hexafásica, modo de corrente hexafásica e modo de saída de 12 fases. Além de ser compatível com métodos tradicionais para vários testes, também permite testes diferenciais de transformadores trifásicos de forma conveniente. Características do dispositivo e parâmetros técnicos - Modo de operação: O dispositivo conecta-se diretamente a um computador ou desktop, oferecendo conveniência, eficiência e desempenho estável. - Novo amplificador de potência linear de alta fidelidade: A porta de saída usa um amplificador de potência linear modular em vez de um amplificador de comutação, garantindo alta fidelidade, confiabilidade e excelente desempenho. Nenhuma frequência média-alta é gerada para interferir no teste, garantindo excelente precisão de suavização da forma de onda gerada de corrente alta a baixa. - Mainframe de alto desempenho: A seção de saída usa controle DSP para operação rápida, processamento de sinal digital em tempo real, largura de banda ampla e controle de conversão D/A de alta resolução. A forma de onda de saída apresenta alta precisão, baixa distorção e boa linearidade. O dispositivo é compacto, leve, totalmente funcional, fácil de transportar, recarregável e muito conveniente para testes de campo. - Função de software poderosa: Capaz de tarefas de validação altamente automatizadas, grandes e complexas. Pode testar e escanear configurações de proteção de forma conveniente, reproduzir falhas, armazenar dados de teste em tempo real, exibir vetores, imprimir relatórios online e muito mais. A corrente hexafásica facilita o teste de proteção diferencial trifásica. - Saída de potência DC independente: Fonte de alimentação DC ajustável de 110V e 220V é projetada para saída. - Interface abrangente: O dispositivo possui uma porta de comunicação USB para conexão com computadores e outros dispositivos externos. - Função de autoproteção perfeita: Com uma estrutura de dissipação de calor razoável e medidas de proteção de hardware confiáveis, possui função de início suave, software de autodiagnóstico e função de bloqueio de saída. Seção 2: Parâmetros Nominais - Número de canais de corrente: Padrão de seis fases - Número de canais de tensão: Padrão de seis fases - Faixa de saída de corrente AC: 30A/fase ou 180A (seis fases em paralelo) - Faixa de saída de corrente DC: 10A DC/fase - Faixa de saída de tensão AC: 120V AC/fase - Faixa de saída de tensão DC: 160V DC/fase Detalhes do parâmetro nominal - Saída de corrente AC: Valor real por fase de saída para corrente de seis fases: 0~30A, classe de precisão de saída 0.2. Para corrente trifásica: 0~60A. Saída paralela de seis fases: 0~180A. Operação de corrente de fase a longo prazo: 10A. Potência máxima de saída de corrente de fase: 450VA. Potência máxima de saída para corrente paralela de seis fases: 1000VA. Tempo máximo de saída para corrente paralela de seis fases: 10s. Faixa de frequência (fundamental): 0~1000Hz. Ordem harmônica: 0~20. - Saída de corrente DC: Corrente de saída: 0~±10A/fase, classe de precisão de saída 0.2. Tensão máxima de saída de carga: 20V. - Saída de tensão AC: Valor real por fase de saída de tensão: 0~120V, classe de precisão de saída 0.2. Saída de tensão de linha: 0~240V. Potência de saída de tensão de fase/linha: 80VA/100VA. Faixa de frequência (fundamental): 0~1000Hz. Ordem harmônica: 0~20. - Saída de tensão DC: Amplitude de saída de tensão de fase: 0~±160V, classe de precisão de saída 0.2. Amplitude de saída de tensão de linha: 0~±320V. Potência de saída de tensão de fase/linha: 70VA/140VA. - Entradas e Saídas: Entrada de 8 canais. Contato livre: 1~20mA, 24V. Contatos de potencial elétrico: “0”: 0~+6V; “1”: +11V~+250V. Saída de 4 canais DC: 220V/0.2A; AC: 220V/0.5A. - Faixa de medição de tempo: 0.1ms~9999s, precisão de medição <0.1ms. Índice de Itens de Teste de Proteção de Relés - Tipo de proteção de relé: Item de teste, Módulo de teste proposto, Observações - Relé de sinal: Itens de teste correspondentes, Teste DC, Teste AC e DC, Se o relé intermediário requer entrada híbrida AC/DC, teste no módulo 'Teste AC e DC'. Se a corrente nominal do relé de sinal for muito pequena, use a saída de loop de tensão do testador para experimentos. - Relé de corrente: Itens de teste correspondentes, Teste AC, O relé de componente de sequência pode ser testado no módulo de sequência especial de 'Teste AC'. O relé de tempo inverso pode ser testado no módulo 'Características TI'. - Relé diferencial: Característica magnética DC, Relé diferencial, Harmônico diferencial, Teste AC/DC, Teste harmônico, Consulte 'Apêndice 5' para a fiação correta durante o teste. - Relé de potência (direcional): Itens de teste correspondentes, Direção de potência e impedância, Teste AC, Antes de testar o relé de potência (direção), determine o tipo de conexão e o limite de ação de proteção com antecedência. - Relé síncrono: Itens de teste correspondentes, Teste de sincronização, Teste AC, UA, UC do testador são fixados como o lado do sistema e a saída de tensão lado a lado para o módulo 'Teste de sincronização'. Especificações Técnicas / Características - Saída de corrente e tensão de seis fases - Saída de corrente AC: até 30A/fase ou 180A (paralelo) - Saída de corrente DC: até 10A/fase - Saída de tensão AC: até 120V/fase - Saída de tensão DC: até 160V/fase - Faixa de frequência: 0~1000Hz - Ordem harmônica: 0~20 - Entrada de 8 canais, saída de 4 canais DC - Interface de comunicação USB - Fonte de alimentação DC ajustável: 110V/220V - Compacto, leve, portátil, recarregável - Controle DSP avançado, alta precisão, baixa distorção - Software poderoso para testes automatizados e complexos - Recursos de autoproteção: início suave, autodiagnóstico, bloqueio de saída
