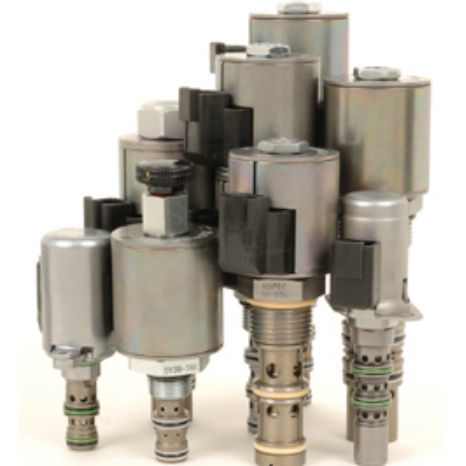

Válvula solenoide de ação direta SP08-47C

de 4 viashidráulicaà prova de água

VÁLVULA SOLENÓIDE PROPORCIONAL DE CARTUCHO DE 3 POSIÇÕES, 4 VIAS, BOBINA CENTRAL FECHADA Um solenóide de accionamento directo, 3 posições, 4 vias, carretel central fechado, controlo proporcional direccional. é uma válvula de cartucho hidráulico de parafuso para utilização com fluidos hidráulicos de uso geral. a função de comando manual está disponível como opção. Operação Quando desenergizado, o sp08-47cx bloqueia o fluxo para todas as portas, quando a bobina #1 é energizada, é permitido o fluxo da porta 3 para a porta 4, e da porta 2 para a porta 1. quando a bobina #2 é energizada, é permitido o fluxo da porta 3 para a porta 2, e da porta 4 para a porta 1.t. Notas Embora a porta 1 possa ser totalmente pressurizada, não se destina a ser utilizada como entrada da válvula. Características Solenóide de serviço contínuo. Carretel e gaiola de precisão endurecida para longa duração. Tensões opcionais da bobina e terminações. Opção de substituição manual. Opcional E-Coils à prova de água com classificação até IP69K. Construção eficiente em armadura húmida. Os cartuchos são intercambiáveis por voltagem. Boa linearidade e histerese. Cavidade comum na indústria. Fluidos Fluidos compatíveis: Fluido hidráulico de base mineral ou sintético com propriedades lubrificantes Gama de viscosidade dos fluidos: 7.4 a 420 cSt Nível Máximo de Contaminação Operacional: 20/18/14 POR ISO 4406 Peso da unidade: 0.16 kg (0,36 lb) SP08-47C 0.22 kg (0,48 lb) SP08-47CM 0.24 kg (0,53 lb) SP08-47CB Área Interna Molhada de Superfície: 161 cm² (25 in²) SP08-47C 187 cm² (29 in²) SP08-47CM/B Protecção contra a corrosão: 960 hr de sal em spray por ASTM B117 Cavidade: VC08-4 cavidades de tamanho 08- 4 vias Torque de instalação do cartucho: 25.8 a 28,6 N-m (19 a 21 ft-lb) 54.2 N-m (40 ft-lb) Torque máximo permitido
