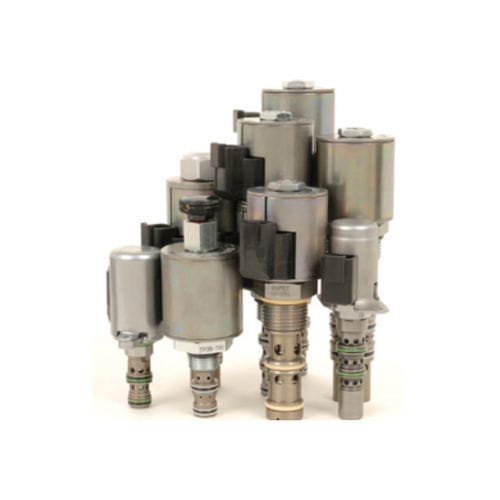

Um solenóide, de acção directa, 3 posições, 4 vias, carretel motor, controlo proporcional direccional. É uma válvula de cartucho hidráulico aparafusada para utilização com fluidos hidráulicos de uso geral. A função de comando manual está disponível como opção.
Operação
Quando desenergizado, o sp08-47dnx bloqueia o fluxo na porta 3, permitindo ao mesmo tempo o fluxo da porta 2 para a porta 1 e da porta 4 para a porta 1. Quando a bobina S1 é energizada, o fluxo é permitido da porta 3 para a porta 4, e da porta 2 para a porta 1. Quando a bobina S2 é energizada, o fluxo é permitido da porta 3 para a porta 2, e da porta 4 para a porta 1.
NOTA: Embora a porta 1 possa ser totalmente pressurizada, não se destina a ser utilizada como entrada da válvula.
Características
Exra opção de baixo fluxo
Solenóide de serviço contínuo.
Carretel e gaiola de precisão endurecida para longa duração.
Tensões opcionais da bobina e terminações.
Opção de substituição manual.
Opcional E-Coils à prova de água com classificação até IP69K.
Construção eficiente em armadura húmida.
Os cartuchos são intercambiáveis por voltagem.
Cavidade comum à indústria.
Fluidos:
Fluido hidráulico de base mineral ou sintético com propriedades lubrificantes.
Gama de viscosidade dos fluidos:
7.4 a 420 cSt
Nível Máximo de Contaminação Operacional:
20/18/14 por ISO 4406
Peso da unidade:
0.16 kg (0,36 lb)
Área Interna Molhada de Superfície:
159 cm² (24,7 in²)
Corrente máxima de controlo:
1.0 A 12 V bobina
Corrente do Limiar:
Ver gráficos de desempenho
Frequência de PWM de Dither:
90 a 110 Hz
Cavidade:
VC08-4
cavidades de tamanho 08- 4 vias
Torque de instalação do cartucho:
25.8 a 28,5 N-m (19 a 21 ft-lb)
Torque da porca da bobina:
5.4 a 6,8 N-m (4 a 5 ft-lb)
Restrição de orientação:
Nenhuma
---
