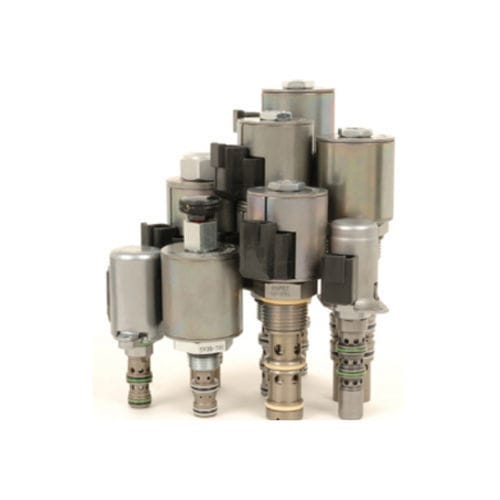

Válvula de cartucho HSP10-47C

elétricahidráulicacom rosca

A HSP10-47CX é uma válvula solenóide hidráulica de alta pressão, proporcional, 4 portas, 3 posições, tipo carretel, de rosca, estilo cartucho. Operação Quando desenergizada, a HSP10-47CX bloqueia todas as portas. Quando a bobina s1 é energizada, o fluxo é permitido de 3 a 4, e de 2 a 1. Quando a bobina s2 é energizada, o fluxo é permitido da porta 3 para 2, e de 4 para 1. Em circuitos onde os fluxos da porta de trabalho são desiguais devido a relações de cilindros, o maior fluxo de retorno deve ser dirigido para a porta 4. Operação de substituição manual Para o funcionamento normal da válvula (neutro), o pino de comando manual deve ser assentado na ranhura de retenção central (a ranhura de id no botão está em linha com o topo da porca da bobina). Para deslocar manualmente a válvula do neutro para activar a função s1 da bobina, o botão é ligeiramente empurrado para baixo e rodado 90ı$ˇ no sentido contrário ao dos ponteiros do relógio e puxado. Para fixar nesta posição, rodar o botão um 90ı$ˇ adicional no sentido contrário ao dos ponteiros do relógio para bloquear na ranhura superior da fixação. Para mudar manualmente da função neutra para activar a bobina s2, o botão é empurrado para baixo até ao fim. Para bloquear nesta posição, rodar o botão 90ı$ˇ no sentido dos ponteiros do relógio para bloquear na ranhura inferior do detentor. A função de travamento manual destina-se a uma utilização de emergência, e não a uma operação contínua. Características Cavidade comum à indústria. Bobina com classificação de serviço contínuo. Construção eficiente de armadura húmida. E-Coils à prova de água com classificação até IP69K. Tubo solenóide patenteado de alta resistência tubos solenóides com 960 horas de pulverização de sal. Todos os produtos HyPerformance são testados segundo a especificação NFPA T2.6.1. e são testados a um nível de verificação de 90% e uma garantia de 99% Fluidos: Fluido hidráulico de base mineral ou sintético com propriedades lubrificantes Gama de viscosidade dos fluidos: 7.4 a 420 cSt
