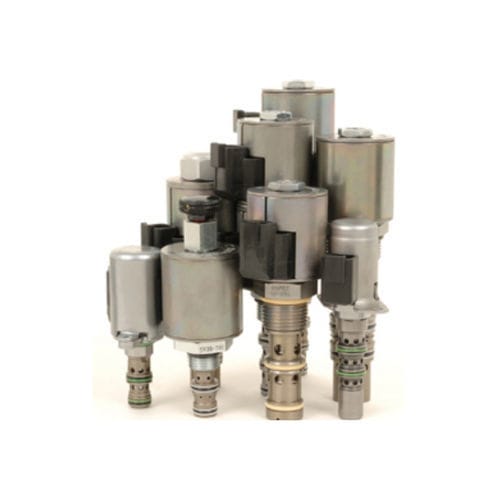

Válvula solenoide de ação direta SP10-47C

de 4 viasnormalmente fechadahidráulica

VÁLVULA PROPORCIONAL SOLENÓIDE 3 POSIÇÕES, 4 PORTAS CENTRO FECHADO Um solenóide operado, acção directa, 3 posições, 4 vias, bobina central fechada, controlo proporcional direccional. É um parafuso na válvula de cartucho hidráulico para utilização com fluidos hidráulicos de uso geral. A função de comando manual está disponível como opção. Operação Quando desenergizada, a SP10-47CX bloqueia o fluxo para todos os portos, quando a bobina #1 é energizada, é permitido o fluxo da porta 3 para a porta 4, e da porta 2 para a porta 1. Quando a bobina #2 é energizada, o fluxo é permitido da porta 3 para a porta 2, e da porta 4 para a porta 1. nota: embora a porta 1 possa ser totalmente pressurizada, não se destina a ser utilizada como entrada da válvula. Características Solenóide de serviço contínuo. Carretel e gaiola de precisão endurecida para longa duração. Tensões opcionais da bobina e terminações. Opção de substituição manual. Opcional E-Coils à prova de água com classificação até IP69K. Construção eficiente em armadura húmida. Os cartuchos são intercambiáveis por voltagem. Boa linearidade e histerese. Cavidade comum na indústria. Fluidos: Fluido hidráulico de base mineral ou sintético com propriedades lubrificantes Gama de viscosidade dos fluidos: 7.4 a 420 cSt Nível Máximo de Contaminação Operacional: 20/18/14 por ISO 4406 Indutância de Válvulas: 198 mH a 1.2 A Corrente máxima de controlo: Corrente de Limiar: Frequência de PWM de Dither: 100 Hz Cavidade: VC10-4 cavidades de 10 tamanhos e 4 vias Torque de instalação do cartucho: 32.5 a 35,3 N-m (24 a 26 ft-lb) Torque da porca da bobina: 6.8 a 9,5 N-m (5 a 7 ft-lb) Restrição de orientação: Nenhuma
