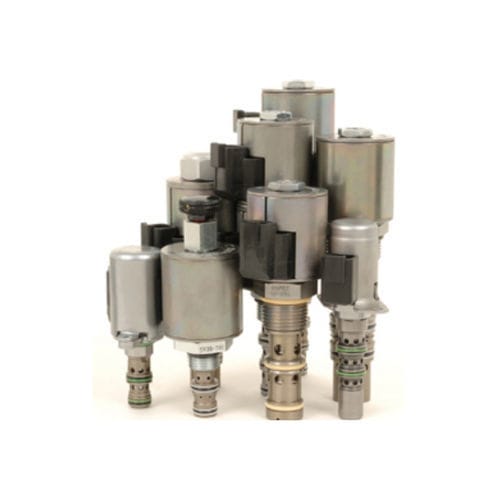

Válvula solenoide de ação direta SP08-47CL

de 4 viashidráulicaà prova de água

VÁLVULA SOLENÓIDE PROPORCIONAL 3 POSIÇÕES, 4 VIAS, BOBINA CENTRAL FECHADA Um solenóide operado, acção directa, 3 posições, 4 vias, bobina central fechada, controlo proporcional direccional. É um parafuso na válvula de cartucho hidráulico para utilização com fluidos hidráulicos de uso geral. A função de comando manual está disponível como opção. Operação Quando desenergizado, o SP08-47C bloqueia o fluxo para todos os portos, quando a bobina #1 é energizada, é permitido o fluxo da porta 3 para a porta 4, e da porta 2 para a porta 1. Quando a bobina #2 é energizada, o fluxo é permitido da porta 3 para a porta 2, e da porta 4 para a porta 1. nota: embora a porta 1 possa ser totalmente pressurizada, não se destina a ser utilizada como entrada da válvula. Características Solenóide de serviço contínuo. Carretel e gaiola de precisão endurecida para longa duração. Tensões opcionais da bobina e terminações. Opção de substituição manual. Opcional E-Coils à prova de água com classificação até IP69K. Construção eficiente em armadura húmida. Os cartuchos são intercambiáveis por voltagem. Boa linearidade e histerese. Cavidade comum na indústria. Corrente máxima de funcionamento: Ver quadro Cavidade: VC08-4 cavidades de tamanho 08- 4 vias Torque de instalação do cartucho: 25.8 a 28,5 N-m (19 a 21 ft-lb) Torque da porca da bobina: 5.4 a 6,8 N-m (4 a 5 ft-lb)
