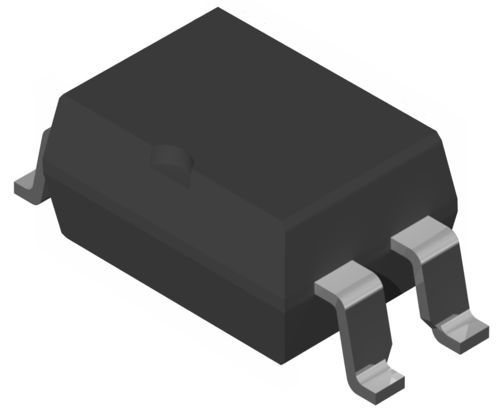

Relé de estado sólido CC CPC1343G

60 VccDIPSMD

Overview O CPC1343G é um relé de estado sólido OptoMOS® que proporciona comutação rápida e sem bounce num encapsulamento compacto de 4 pinos. Oferece caminho de baixa resistência em condução para cargas DC, alta isolação e baixo corrente de acionamento LED, adequado para interface direta com microcontroladores ou lógicas.

Specifications Tensão de bloqueio (V_P): 60 V
Corrente de carga (mA): 900 mA contínuos
Resistência em condução (Ω): 0,8 Ω
Tensão de isolamento (V_RMS): 5000 V RMS
Corrente de controlo de entrada (mA): 3 mA (I_F max)
Fuga em estado desligado (µA): 1 µA
Tempos de comutação t_on / t_off (ms): 4 / 1
Capacitância de saída (pF): 20 pF
Tipo de encapsulamento CI: 4 pinos DIP, SMT (SOP)

Features

• 60 V de tensão de bloqueio com capacidade de carga contínua de 900 mA
• Temperatura ambiente de funcionamento −40 °C a +105 °C
• Isolamento galvânico entrada/saída 5000 V RMS
• Comutação rápida: t_on = 4 ms, t_off = 1 ms
• Baixo corrente de controlo LED (I_F max = 3 mA) para acionamento direto por lógica

Benefits

• Condensa funcionalidade em encapsulamentos compactos de 4 pinos ou variantes bipolares de 8 pinos
• Reduz o espaço na placa comparado a relés maiores
• Melhora a fiabilidade devido à ausência de partes móveis
• Compatível com TTL/CMOS e saídas de microcontrolador sem drivers adicionais
• Alto nível de isolação adequado para projetos de sinais mistos

Applications / Highlights

• Instrumentação e sistemas de medição
• Equipamentos de teste automático (ATE)
• Equipamentos médicos
• Controlo e automação industrial
• Medidores e aquisição de dados

Support / Product Capabilities Sem contactos mecânicos, o CPC1343G oferece operação silenciosa e sem manutenção e maior durabilidade de comutação a temperaturas elevadas. A baixa R_on (0,8 Ω) e a capacidade de corrente contínua de 900 mA melhoram a eficiência em aplicações de comutação DC. O requisito de acionamento LED de 3 mA permite interface direta com famílias lógicas comuns e microcontroladores.

Technical specifications

• Modelo: CPC1343G
• Tensão de bloqueio (V_P): 60 V
• Corrente de carga contínua: 900 mA
• Resistência em condução: 0,8 Ω
• Tensão de isolamento: 5000 V RMS
• Corrente de controlo de entrada (I_F max): 3 mA
• Fuga em estado desligado: 1 µA
• Tempos de comutação: t_on = 4 ms, t_off = 1 ms
• Capacitância de saída: 20 pF
• Temperatura ambiente de funcionamento: −40 °C a +105 °C
• Tipos de encapsulamento CI: DIP 4 pinos e SMT (SOP)
