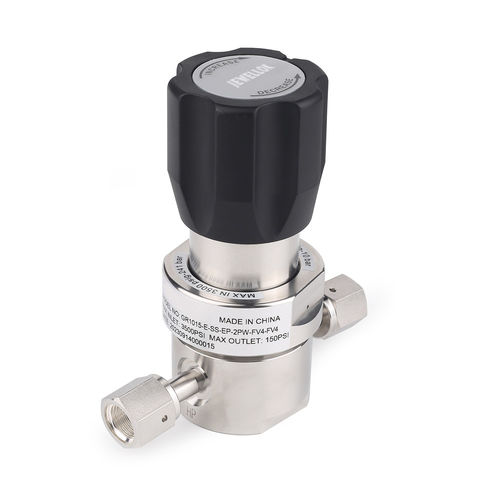

Regulador de pressão para gás JR1000

de diafragmade simples estágioem aço inoxidável 316L

Válvula redutora de pressão de gás Série JR1000 (estágio único) 316L VIM VAR aço inoxidável — eletropolida, diafragma metal‑metal

Visão geral do produto e finalidade
A válvula reguladora de pressão JR1000 da Jewellok é um regulador de estágio único projetado para reduzir pressões elevadas de cilindros a níveis operacionais controlados para gases especiais agressivos, tóxicos e corrosivos usados na fabricação de semicondutores e fotovoltaica (ex.: HCl, Cl2, NH3). Destina‑se a aplicações de ultra‑alta pureza que exigem vedação hermética, baixo volume interno e resistência química.

Principais características técnicas

• Metalurgia VIM VAR: Forjada em SS 316L VAR dupla‑fundição para minimizar inclusões e aumentar a resistência à corrosão química e à fragilização por hidrogênio.
• Percursos molhados eletropolidos: Superfícies internas eletropolidas tipicamente <5 μin Ra para reduzir retenção de umidade e outgassing.
• Diafragma metálico vinculado: Diafragma mecanicamente ligado ao tampão para corte positivo em caso de aderência por sais ou partículas, prevenindo sobrepressão a jusante.
• Vedações herméticas metal‑a‑metal: Vedação de corpo mantém integridade de fuga de hélio < 1×10-9 atm·cc/s para proteger o fluxo do processo contra entrada de umidade e oxigênio.

Instruções de instalação e operação
Desembale e manuseie o regulador em ambiente de sala limpa certificada. Instale usando conexões VCR de face integrada com gaxetas metálicas novas. Execute um ciclo completo de purga com nitrogênio antes de introduzir meios corrosivos ou tóxicos e verifique a estanqueidade com gás de teste apropriado. Mantenha um plano programado de inspeção e manutenção para monitorar a estabilidade de pressão e maximizar o tempo de operação.

Série JR1000
Regulador de estágio único projetado para aplicações de fluxo baixo a intermediário onde são necessárias compatibilidade química e facilidade de limpeza.

Características

• Material do corpo: SS 316L ou SS 316L VAR (VIM VAR dupla‑fundição)
• Vedação por diafragma metal‑a‑metal vinculado
• Superfícies molhadas eletropolidas, tip. Ra < 5 μin
• Volume interno minimizado para purgas rápidas
• Pressão máxima de entrada: até 3500 psig
• Coeficiente de fluxo (Cv): 0,09 e 0,15
• Vazão máxima (std): 30 SLPM; alto fluxo (HF): 120 SLPM
• Montagem de alta limpeza e embalagem em sala limpa
• Teste individual de vazamento por hélio antes do envio
• Conexões VCR integradas de face (usar gaxetas metálicas novas)

Dados técnicos
Vedações herméticas metal‑a‑metal atingindo taxas de fuga de hélio < 1×10-9 atm·cc/s; superfícies molhadas eletropolidas <5 μin Ra; opções de Cv e curvas de fluxo publicadas para dimensionamento. Consulte desenhos dimensionais e curvas de fluxo fornecidos para seleção e instalação.

Especificações técnicas

• Modelo / série: JR1000 Series (estágio único)
• Material do corpo: SS 316L ou SS 316L VAR (VIM VAR, dupla‑fusão)
• Vedação do diafragma: diafragma metal‑a‑metal vinculado
• Acabamento superficial (percursos molhados): eletropolido, tip. Ra < 5 μin
• Integridade hermética de vazamento: < 1×10-9 atm·cc/s (hélio)
• Pressão máxima de entrada: até 3500 psig
• Coeficiente de fluxo (Cv): 0,09 e 0,15
• Vazão máxima: padrão 30 SLPM; alto fluxo 120 SLPM
• Volume interno: minimizado para purgas rápidas
• Mídias destinadas: gases especiais agressivos, tóxicos e corrosivos (ex.: HCl, Cl2, NH3)
• Testes: testado com hélio; montagem de alta limpeza e embalagem em sala limpa
• Conexões: conexões VCR integradas de face (usar gaxetas metálicas novas)
