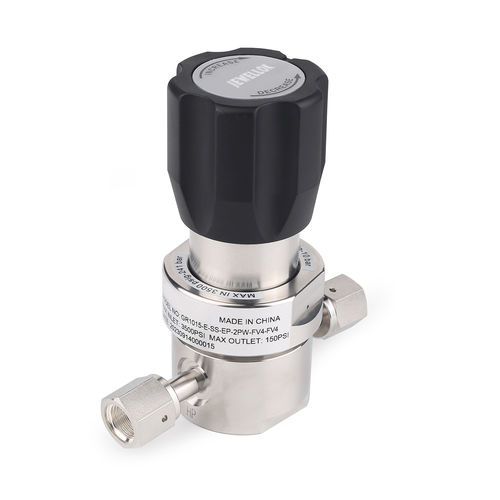

Regulador-redutor de pressão para gás JR1000

de diafragmade simples estágioem aço inoxidável 316L

Visão geral
A série JR1000 é um regulador redutor de pressão de estágio único UHP (ultra alta pureza) projetado para vazões baixas a intermediárias em aplicações de semicondutores e outros ambientes de alta pureza. Construído em SS 316L com vedação de diafragma metal‑a‑metal, minimiza o volume interno morto e suporta pressões de entrada de até 3500 psig.

Características

• Material do corpo: SS 316L, SS 316L VAR.
• Vedação do diafragma metal‑a‑metal para compatibilidade UHP.
• Polimento eletrolítico interno com rugosidade até Ra 5 μin.
• Volume interno reduzido para limitar contaminação e tempo de purga.
• Pressão máxima de entrada: até 3500 psig.
• Coeficiente de fluxo (Cv): 0,09 e 0,15.
• Vazão máxima: Padrão 30 SLPM; High Flow (HF) 120 SLPM.
• Montagem e embalagem de alta limpeza adequadas para semicondutores/aplicações de alta pureza.
• Todas as unidades passam por teste de vazamento com hélio antes do envio.

Dados técnicos
Curvas de fluxo, desenhos dimensionais e tabelas técnicas são fornecidos para desempenho e dimensionamento (consulte as imagens e a ficha técnica na página do produto).

Tamanho do produto
As dimensões em milímetros são apenas para referência e podem ser alteradas. Confirme os desenhos atuais para instalação e interfaces.

Especificações técnicas

• Série: JR1000
• Tipo: Regulador redutor de pressão de estágio único
• Faixa de fluxo: Baixa a intermediária
• Material do corpo: SS 316L, SS 316L VAR
• Vedação do diafragma: Metal‑a‑metal
• Acabamento interno: Polimento eletrolítico (rugosidade até Ra 5 μin)
• Volume interno: Pequeno (volume morto reduzido)
• Pressão máxima de entrada: Até 3500 psig
• Coeficiente de fluxo (Cv): 0,09 e 0,15
• Vazão máxima: Padrão 30 SLPM; High Flow (HF) 120 SLPM
• Limpeza: Montagem e embalagem de alta limpeza para aplicações de semicondutores/alta pureza
• Controle de qualidade: Teste de vazamento com hélio realizado em cada unidade
