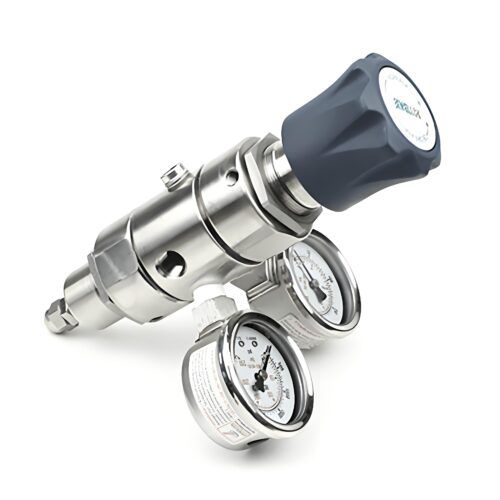

Regulador de pressão de gás DPR1

de diafragmade dois estágiosmetálico

Introdução
A série DPR1 é um regulador de pressão de cilindro compacto de duas etapas e alta pureza, projetado para fluxos baixos de gases tóxicos, inflamáveis e pirofóricos em processos de semicondutores e aplicações industriais avançadas. Diafragmas metálicos ligados e convolutos com vedação metal-a-metal preservam a integridade do gás e minimizam a difusão.

Características

• Pressão máxima de entrada: 3000 psig / 207 bar
• Faixas de pressão de saída: 0–25 psig, 0–50 psig, 0–100 psig, 0–150 psig (0–1,7 bar, 0–3,4 bar, 0–6,9 bar, 0–10,3 bar)
• Pressão de prova de projeto: 150% do valor nominal máximo
• Vazamento: interno — estanque a bolhas; externo — projetado para atender < 2 x 10-8 atm cc/sec He
• Temperatura de operação: -40°F a 140°F / -40°C a 60°C
• Capacidade de fluxo: Cv = 0,05
• Torque máximo de operação: 30 in‑lb / 3,4 N·m
• Característica de decaimento de entrada: variação 0,06 / 100 psig (0,004 / 6,9 bar)

Vantagens

• Diafragmas ligados e convolutos para maior sensibilidade e precisão de controle
• Vedação metal-a-metal entre diafragma e corpo para minimizar difusão
• Projeto de vedação positiva com portas de capô capturadas para reforçar a integridade
• Acoplamento diafragma-válvula que melhora a confiabilidade da vedação do assento
• Saída estável frente a variações de pressão de entrada (baixa característica de decaimento)

Mais opções

• Faixas de saída opcionais: 0–25 psi, 0–50 psi, 0–100 psi, 0–150 psi

Especificações técnicas

• Modelo / Série: DPR1 series
• Pressão máxima de entrada: 3000 psig / 207 bar
• Faixas de pressão de saída: 0–25 psig (0–1,7 bar), 0–50 psig (0–3,4 bar), 0–100 psig (0–6,9 bar), 0–150 psig (0–10,3 bar)
• Pressão de prova de projeto: 150% da pressão nominal máxima
• Vazamento: interno — estanque a bolhas; externo — projetado para atender < 2 x 10-8 atm cc/sec He
• Intervalo de temperatura de operação: -40°F a 140°F / -40°C a 60°C
• Capacidade de fluxo (Cv): 0,05
• Torque máximo de operação: 30 in‑lb / 3,4 N·m
• Característica de decaimento de entrada: variação 0,06 / 100 psig (0,004 / 6,9 bar)
