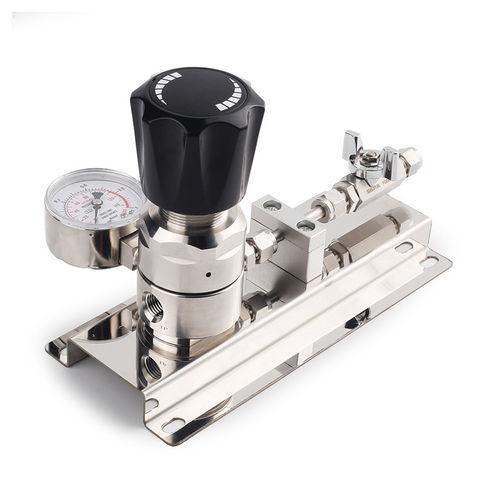

Regulador de pressão de gás JR1300

de diafragmade simples estágioem aço inoxidável 316L

Válvula de gás de ultra alta pureza Série JR1300 Regulador de estágio único — Certificada para sala limpa para linhas fotovoltaicas avançadas

Visão geral
A aquisição de válvulas de gás certificadas para sala limpa e de ultra alta pureza é essencial para linhas de fabricação fotovoltaica avançadas (TOPCon, HJT). Estas válvulas suportam processos de deposição química de vapor (CVD) e a distribuição de gases especiais, mantendo as vias de fluido livres de partículas, humidade e hidrocarbonetos desde a instalação.

Principais vantagens técnicas

• Prevenção de contaminação: Montagem em sala limpa, limpeza com água desionizada, secagem com azoto ultrapuro e embalagem em duplo saco removem partículas, humidade ambiente e hidrocarbonetos antes da instalação.
• Metalurgia avançada: Corpo forjado em aço inoxidável duplamente fundido a vácuo (SS316L / SS316L VAR) para minimizar desgasificação e resistir a químicas de processo agressivas como amoníaco e silano.
• Volume morto zero: Geometria interna otimizada evita cavidades de gás aprisionado, permitindo ciclos de purga rápidos e transições de processo fiáveis.
• Vedação hermética: Diafragma metal-metal com taxas de fuga de hélio inferiores a 1×10-9 atm cc/sec fornece uma barreira hermética contra infiltração de oxigénio.

Impacto estratégico na produção
O uso de hardware certificado de ultra alta pureza reduz intervenções não planeadas, preserva a vida dos portadores minoritários nas células e suporta operação contínua 24/7 para maximizar a potência do módulo e reduzir o custo total de posse.

Regulador de estágio único Série JR1300
Adequado para aplicações de caudal baixo a intermédio.

Características

• Material do corpo: SS 316L, SS 316L VAR.
• Vedação por diafragma metal-metal.
• Polimento eletrolítico interno com acabamento até Ra 5 μin.
• Pequeno volume interno otimizado para purgas rápidas.
• Pressão máxima de entrada: 600 psig.
• Coeficiente de fluxo (Cv): 1,1.
• Caudal máximo: 1000 SLPM.
• Processos de montagem e embalagem de alta limpeza; cada unidade passa por ensaio de fugas com hélio antes do envio.

Dados técnicos
Desenhos do produto, referências dimensionais, curvas de fluxo e tabelas de encomenda são fornecidos para a Série JR1300 (dimensões em milímetros apenas para referência).

Especificações técnicas

• Montagem: Montagem em sala limpa, limpeza com água desionizada, secagem com azoto ultrapuro, embalagem em duplo saco.
• Material: Aço inoxidável duplamente fundido a vácuo; variantes SS316L e SS316L VAR disponíveis.
• Vedação: Diafragma metal-metal (hermético).
• Taxa de fuga de hélio: < 1×10-9 atm cc/sec.
• Acabamento interno: Polimento eletrolítico até Ra 5 μin nas superfícies molhadas.
• Volume interno: Otimizado para volume morto nulo/muito baixo para permitir purgas rápidas.
• Pressão máxima de entrada: 600 psig.
• Coeficiente de fluxo (Cv): 1,1.
• Caudal máximo: 1000 SLPM.
• Aplicação prevista: Deposição química de vapor (CVD) e distribuição de gases especiais para linhas de fabrico fotovoltaico avançadas (TOPCon, HJT).
• Testes: Cada unidade é testada para fugas com hélio antes do envio.
