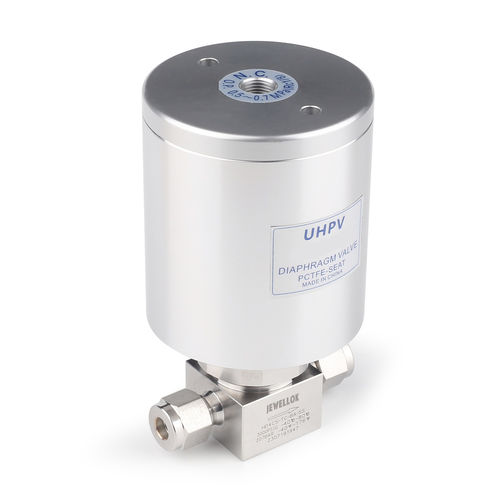

Válvula de diafragma pneumática HD Series — aço inoxidável 316L, alta pureza, alta pressão para gases especiais de laboratório

Aplicação e finalidade
A válvula de diafragma pneumática HD Series fornece controle automático de fluxo e isolamento em sistemas de gases de laboratório de alta pureza. Projetada para ambientes de semicondutores, análises e pesquisa, controla gases especiais de alta pressão (inflamáveis, tóxicos, inertes) e integra-se a intertravamentos de segurança para operação remota e repetível.

Principais características técnicas

• Metalurgia para alta pressão: corpo em aço inoxidável 316L VIM-VAR, pressão operacional até 3.000 psig conforme configuração.
• Acabamento de alta pureza: caminhos molhados usinados com precisão até Ra 10 μin ou menos (típico até Ra 5 μin) para minimizar geração de partículas e retenção de umidade.
• Vedação hermética do diafragma: diafragma metal-a-metal que elimina juntas elastoméricas; integridade de fuga de hélio inferior a 1×10-9 atm cc/sec.
• Automação pneumática: disponível em NC (Normally Closed) ou NO (Normally Open) com atuador pneumático para ciclos rápidos e sem faíscas.

Instalação e segurança
Manusear e instalar em ambiente limpo. Usar conexões VCR face-seal ou solda de topo com juntas novas. Fornecer ar instrumental limpo e seco na pressão piloto especificada. Efetuar teste de vazamento com hélio e purga com nitrogênio antes de introduzir gases ativos.

HD SERIES
VÁLVULA DE DIAFRAGMA PNEUMÁTICA DE ALTA PRESSÃO

Recursos
Corpo

• Corpo em aço inoxidável 316L VIM-VAR para aplicações de ultrapura.
• Acabamento interno alcançável até Ra 5 μin; canal de fluxo totalmente lavável.
• Áreas de aprisionamento minimizadas para facilitar purgas e maximizar capacidade de fluxo.

Diafragma

• Opções Hastelloy C-22 ou superligas à base de cobalto (UNS R30003) para resistência e resistência à corrosão.
• Design otimizado para longa vida útil em ciclo.

Assento

• Assento PCTFE totalmente contido que resiste ao inchamento e contaminação, melhora a vedação de hélio e reduz geração de partículas.
• Montagem e embalagem de alta limpeza adequadas aos requisitos da indústria de semicondutores.
• Cada unidade passa por teste de hélio antes do envio.

Dados técnicos
Dimensões em milímetros são de referência e podem variar com a configuração.

Informações de encomenda
Opções padrão incluem atuadores pneumáticos NC/NO, conexões VCR face-seal ou solda de topo, e seleções de materiais para diafragma/assento. Consulte as tabelas de encomenda na página do produto.

Especificações técnicas

• Material do corpo: aço inoxidável 316L (VIM-VAR)
• Pressão máxima de operação: até 3.000 psig (ver tabelas de produto para configurações específicas)
• Acabamento interno: até Ra 5 μin (tipicamente Ra ≤ 10 μin para caminhos molhados)
• Integridade de vedação: taxa de vazamento de hélio < 1×10-9 atm cc/sec (diafragma metal-a-metal)
• Materiais do diafragma: Hastelloy C-22 ou superliga à base de cobalto (UNS R30003)
• Material do assento: PCTFE totalmente contido
• Acionamento: atuador pneumático; disponível NC (Normally Closed) ou NO (Normally Open)
• Conexões finais: VCR face-seal integrado ou solda de topo
• Limpeza: montagem e embalagem de alta limpeza; teste de hélio realizado em cada unidade
• Aplicações: gases especiais de laboratório, sistemas de gás para semicondutores e análises, cromatografia gasosa, institutos de pesquisa
