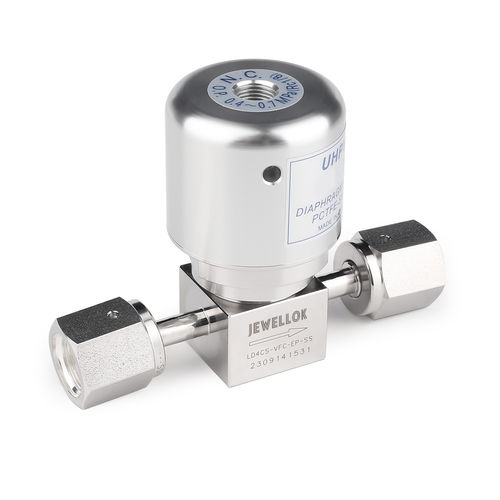

Válvula de diafragma

pneumáticade regulaçãopara gás

Válvula de diafragma de ultra alta pureza
VÁLVULA PNEUMÁTICA DE DIAFRAGMA COM SELAGEM DE BAIXA PRESSÃO

Características
Corpo

• Material do corpo em aço inoxidável 316L VIM‑VAR para aplicações de ultra alta pureza.
• A rugosidade da superfície interna pode atingir Ra 5 µin; o canal de fluxo pode ser completamente limpo.
• Projeto que minimiza áreas de aprisionamento, facilita a purga e maximiza a capacidade de fluxo.

Diafragma

• Hastelloy C‑22 ou superligas à base de cobalto (UNS R30003) para resistência mecânica e à corrosão.
• Projeto otimizado para longa vida em ciclo.

Assento

• Projeto de assento totalmente contido em PCTFE, oferecendo excelente resistência ao inchaço e à contaminação.
• Desempenho melhorado em testes de vazamento por hélio.
• Geração mínima de partículas e longa vida em ciclo.

Atributos adicionais do produto

• Montagem e embalagem de alta limpeza adequadas para a indústria de semicondutores de alta pureza.
• Cada produto passa por teste de hélio antes de sair da fábrica.

Dados técnicos
Ilustrações técnicas e desenhos dimensionais são fornecidos como referência (dimensões em milímetros são apenas indicativas e estão sujeitas a alteração).

Tamanho do produto
As dimensões mostradas nos desenhos do produto são de referência e variam conforme o modelo; consulte as especificações de pedido ou os desenhos do produto para tamanhos exatos.

Forma do canal de fluxo
A geometria do canal de fluxo é otimizada para minimizar áreas de aprisionamento e maximizar a capacidade de fluxo; consulte as ilustrações do canal para detalhes.

Informações de pedido
Especificações padrão de pedido e ilustrações de modelos são fornecidas. Especificações e modelos personalizados estão disponíveis conforme indicado nas informações de pedido.
