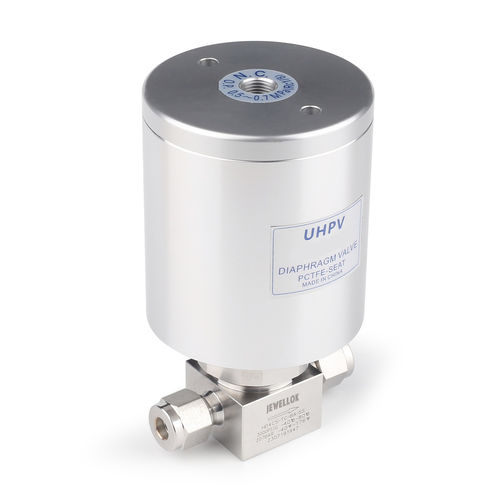

Válvula íris HD

pneumáticade purgade controle

Visão geral

• Válvula de diafragma pneumática HD SERIES de alta pressão projetada para aplicações de ultra‑pureza, adequada para semicondutores, laboratórios e outras indústrias de alta tecnologia.

Características

• Projeto de ultra‑pureza que minimiza áreas de contaminação e retenção.
• Canais de fluxo otimizados para limpeza e purga completas e para maximizar a capacidade de fluxo.
• Montagem e embalagem de alta limpeza adequadas à indústria de semicondutores.
• Cada produto é submetido a teste de vazamento com hélio antes de sair da fábrica.

Corpo

• Material: aço inox 316L VIM‑VAR para aplicações de ultra‑pureza.
• Rugosidade interna até Ra 5 μin, permitindo a completa limpeza do canal de fluxo.
• O projeto minimiza áreas de retenção, facilita a purga e maximiza a capacidade de fluxo.

Diafragma

• Opções de material: Hastelloy C‑22 ou superliga à base de cobalto (UNS R30003) para resistência mecânica e à corrosão.
• Design otimizado para longa vida útil em ciclos.

Assento

• Assento totalmente contido em PCTFE que fornece excelente resistência ao inchaço e à contaminação.
• Melhora no desempenho do teste de vazamento com hélio e geração mínima de partículas.
• Projetado para longa vida útil em ciclos.

Dados técnicos
Diagramas técnicos e desenhos dimensionais são fornecidos na página do produto. As dimensões são fornecidas em milímetros apenas para referência e podem ser alteradas.

Tamanho do produto
As dimensões, em milímetros, são fornecidas apenas como referência e estão sujeitas a alterações.

Informações de pedido
Especificações padrão de pedido e opções de modelo são apresentadas (detalhes de pedido estão disponíveis na documentação do produto e nas imagens na página do produto).

Características / especificações técnicas

• Série: HD SERIES
• Material do corpo: aço inox 316L VIM‑VAR
• Rugosidade interna: até Ra 5 μin
• Materiais do diafragma: Hastelloy C‑22 ou superliga à base de cobalto (UNS R30003)
• Material/projeto do assento: assento totalmente contido em PCTFE
• Limpeza: montagem e embalagem de alta limpeza para aplicações em semicondutores
• Testes: teste de vazamento com hélio realizado em cada unidade
• Aplicações: semicondutores, gases especiais de laboratório, distribuição de gás industrial e outros sistemas de gás de alta pureza
