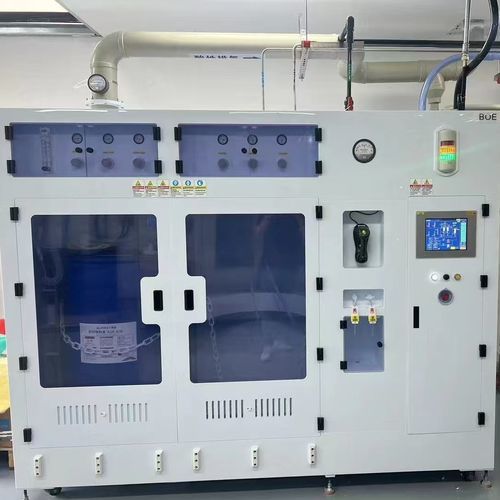

Estação de dosagem JW-300-LDS

Sistema de Distribuição Química Personalizado (CDS) para etchants perigosos e distribuição de solventes orgânicos voláteis
Ao manusear etchants perigosos e solventes orgânicos voláteis, segurança e compatibilidade de materiais são fundamentos inegociáveis da engenharia de instalações. Um Sistema de Distribuição Química personalizado (CDS) é projetado para gerir esses fluidos de alto risco, assegurando o transporte desde o armazenamento a granel até as ferramentas de produção sem comprometer a segurança do pessoal ou a integridade ambiental.

Materiais e controlo de contaminação
Para ácidos agressivos como o ácido fluorídrico (HF), a engenharia personalizada geralmente utiliza tubagem com revestimento PFA ou aço inoxidável 316L eletropolido para evitar corrosão e lixiviação de iões metálicos. Os sistemas são configurados para requisitos de ultra-alta pureza (parts-per-trillion) utilizando 316L eletropolido com acabamento de superfície 5Ra para minimizar a libertação de partículas e garantir inércia química ao longo dos trajetos dos fluidos.

Segurança, automação e contenção
A inteligência do Jewellok CDS personalizado está na sua arquitetura de segurança automatizada. Cada sistema inclui contenção secundária (tubo-dentro-de-um-tubo ou armário-dentro-de-um-armário) acoplada a deteção de fugas de alta sensibilidade. Gerido por um PLC centralizado (Programmable Logic Controller), o sistema pode ativar o encerramento automático imediato das válvulas pneumáticas em caso de fuga ou anomalia de pressão. Medidas adicionais incluem blanketing de nitrogénio para solventes voláteis, deteção automática de fugas, opções de armário à prova de explosão e interbloqueios multinível para proteger o pessoal e o rendimento do produto.

Dados técnicos

• Modelo — JW-300-LDS
• Tamanho do armário de gás especial — W1900*D800*H2100
• Fonte de alimentação do armário de controlo — Controlo: 220VAC, 50Hz, 500W; Aquecimento: 220VAC, 50Hz, 1-6KW
• Purge — PN2, 1/4" MVCJ
• Manutenção de alta pressão — GN2 1/4" MVCJ
• Vácuo — 1/2" MVCJ
• Tubo de drenagem VENT — CDA driver, 1/4" SWG
• Fonte de ar pneumática — OD 150MM, silane 810 m3/hr; outros 204 m3/hr
• Ventilação do armário — OD 150MM, silane 810 m3/hr; outros 204 m3/hr
• Equipamento padrão — comutação automática, purga automática, design de armário à prova de explosão, alarme de fuga, corte remoto, alarme de pressão negativa
• Interface de operação — Ecrã tátil a cores 10"

Opcional

• Detetor de chama UV/IR
• Aquecimento de cilindro
• Aquecimento de painel
• Módulo de comunicação Ethernet
• Balança de peso
• Interruptor de fluxo excessivo
• Detector de fumo

Aplicação

• Semi-condutor
• Fotovoltaico
• Energia solar
• Painel de cristal líquido
• Fibra óptica
• Outros campos de produção

Produtos químicos manuseados

• HF - Ácido fluorídrico
• HCL - Ácido clorídrico
• H2O2 - Peróxido de hidrogénio
• KOH - Hidróxido de potássio
• HNO3 - Ácido nítrico
• NH4OH - Hidróxido de amónio
• H2SO4 - Ácido sulfúrico

Função

• Filtração de produtos químicos líquidos
• Amostragem de produtos químicos líquidos
• Circulação de produtos químicos líquidos
• Distribuição de produtos químicos líquidos

Detalhes adicionais do produto
Os produtos incluem Módulos de Distribuição Química (CDM) para mistura e diluição no ponto de utilização e soluções CDS a granel para distribuição em larga escala. Os sistemas integram válvulas de diafragma UHP com selos metal-a-metal e automação controlada por PLC para gestão precisa de receitas e manutenção preditiva, visando reduzir tempo de inatividade e atingir >99.9% de disponibilidade.

Especificações / especificações técnicas

• Modelo: JW-300-LDS
• Tamanho do armário de gás: W1900*D800*H2100
• Alimentação de controlo: 220VAC, 50Hz, 500W; aquecimento: 220VAC, 50Hz, 1-6KW
• Purge: PN2, 1/4" MVCJ
• Manutenção alta pressão: GN2 1/4" MVCJ
• Vácuo: 1/2" MVCJ
• VENT drain: CDA driver, 1/4" SWG
• Fonte de ar pneumática & ventilação: OD 150MM, silane 810 m3/hr; outros 204 m3/hr
• Interface de operação: Ecrã tátil a cores 10"
• Equipamento padrão: comutação automática, purga automática, design de armário à prova de explosão, alarme de fuga, corte remoto, alarme de pressão negativa
• Características opcionais: detectores de chama, opções de aquecimento, módulo Ethernet, balança, interruptor de fluxo excessivo, detector de fumo
• Materiais & acabamento: aço inoxidável 316L eletropolido, acabamento 5Ra para pureza UHP
