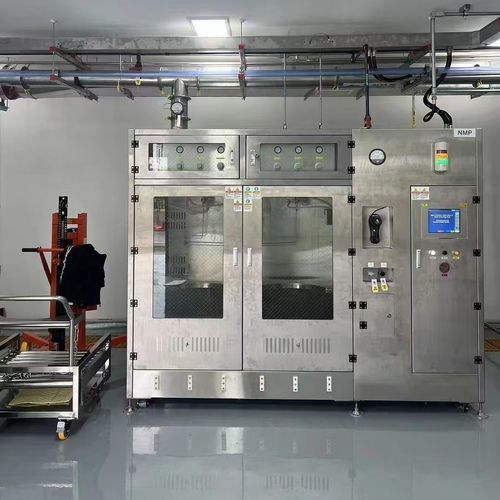

Estação de dosagem JW series

Visão geral
Shenzhen Jewellok Technology Co., Ltd. fornece soluções automatizadas para manuseio de produtos químicos de ultra-alta pureza (UHP), incluindo o Módulo de Distribuição Química (CDM) e o Sistema de Distribuição Química (CDS). O CDS automatiza o transporte a granel do armazenamento até a instalação utilizando tubulações 316L eletropolidas; o CDM realiza mistura, diluição e dosagem precisa no ponto de uso. Ambos os sistemas incluem detecção automática de vazamentos e monitoramento de nível sem contato para garantir segurança e pureza do processo.

Dados técnicos

• Modelos: JW-200L-CDM, JW-1000L-CDM
• Armário de gás especial (exemplos de duplo tambor): W2200×D1500×H2000 / W2990×D2100×H2000
• Alimentação do quadro de controle: 220VAC, 50Hz, 0,5–3 kW com proteção contra fugas
• Purgue: Nitrogênio (PN2), SS316 1/2" SWG
• Água ultrapurificada: UPW, conexão JIS 16A
• Ar comprimido seco: CDA, SS316 1/2" SWG
• Opções de saída de resíduos: drenos PP DN20 ou PP DN25 por fusão

Equipamento padrão e características

• Carcaça externa em PP com janela de observação em PVC transparente
• Tubulação e válvulas internas revestidas em PFA para superfícies molhadas
• Purgue com nitrogênio para inércia e prevenção de bolhas
• Porta de amostragem para controle de processo e QA
• Fornecimento automático de ácido e comutação automática de tambor esquerdo/direito
• Configuração de bombas: duas em uso + uma reserva com comutação automática baseada no nível
• Tela sensível ao toque exibindo status de válvulas e fornecimento líquido na tubulação
• Corte automático, aviso precoce e alarme para componentes do sistema
• Rotinas de autoverificação e múltiplas confirmações de segurança
• Arquitetura de sistema simples com HMI multilíngue e múltiplas entradas de sinal
• Acessórios opcionais: leitor de código, filtro de alta eficiência, sensor de porta

Aplicações

• Fabricação de semicondutores
• Produção fotovoltaica e de células solares
• Produção de LCD / painéis planos
• Fabricação de fibra óptica
• Outras indústrias de processos químicos de precisão

Produtos químicos especializados manuseados

• HF — Ácido fluorídrico
• HCl — Ácido clorídrico
• H2O2 — Peróxido de hidrogênio
• KOH — Hidróxido de potássio
• HNO3 — Ácido nítrico
• NH4OH — Hidróxido de amônio
• H2SO4 — Ácido sulfúrico

Funções

• Filtração
• Amostragem
• Circulação
• Distribuição (fornecimento no ponto de uso e transferência)

Especificações técnicas

• Modelos: JW-200L-CDM, JW-1000L-CDM
• Dimensões do armário (exemplos duplo tambor): W2200×D1500×H2000 e W2990×D2100×H2000
• Potência do quadro de controle: 220VAC, 50Hz, 0,5–3 kW com proteção contra fugas
• Gás de purga: Nitrogênio (PN2) via SS316 1/2" SWG
• Conexão UPW: JIS 16A
• Ar comprimido seco: CDA via SS316 1/2" SWG
• Saídas de resíduos: PP DN20 ou DN25 por fusão
• Materiais molhados: aço inoxidável 316L eletropolido ou fluoropolímeros de alta qualidade (PFA)
• Bombeamento: pressão de nitrogênio ou bombas de acionamento magnético para entrega sem bolhas
• Automação: PLC, HMI touch, troca automática de tambor
• Segurança: detecção de vazamentos em tempo real, alarmes, corte automático, interface para supressão de incêndio
• Acessórios opcionais: filtros de alta eficiência, sensores de porta, leitor de código
