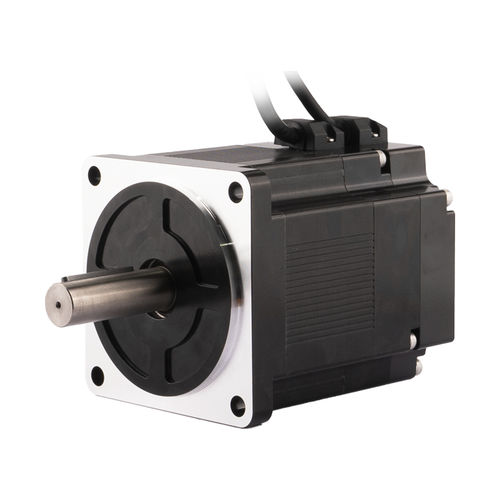

Motor sem escovas 110ZWS132XE-1

CCBLDC120 V

Visão geral do produto
O motor DC sem escovas 110 mm modelo 110ZWS132XE-1 fornece um torque nominal de 4,6 N·m e potência nominal de 710 W. O motor adota enrolamento em estrela e é projetado com 5 pares de polos; a retroalimentação por sensores Hall é padrão. Caixas de engrenagens e encoder incremental estão disponíveis como opções para adaptação à aplicação.

Características do motor (dados-chave)
Modelo: 110ZWS132XE-1
Comprimento do corpo (LT): 131±1 mm
Pares de polos: 5
Resistência fase-fase: 1.04 Ω
Indutância fase-fase: 3.658 mH
Conexão do enrolamento: Estrela
Classe de isolamento: B
Tipo de serviço: S1
Ângulo de comutação: 120°
Tensão de resistência: 1000 VAC / 1 kHz / 1 mA / 1 s
Resistência de isolamento: 100 MΩ (20°C)
Peso: 3 kg
Tensão nominal: 120 V
Potência nominal: 710 W
Torque nominal: 4.6 N·m
Velocidade nominal: 1500 RPM
Corrente nominal: 9.6 A
Velocidade sem carga: 1850 RPM
Corrente sem carga: 0.65 A
Eficiência: 90%
Ruído (a 1 m, ambiente 20 dB): <50 dB
Resistência térmica invólucro-ambiente: 0.36 K/W
Temperatura ambiente de referência: 20 ℃
Temperatura máxima do enrolamento: 88 ℃
Constante de torque: 0.479 N·m/A
Constante Back-EMF (efetiva): 67.83 V/Krpm
Torque de pico: 13.8 N·m
Corrente de pico: 28.8 A
Inércia do rotor: 10.2 Kg·cm²

Desenho dimensional e condutores
Modelo de referência no desenho: 110ZWS132XE-1
Tipo de condutor: UL3265 AWG16
Cores/funções dos condutores: Amarelo — Fase U, Vermelho — Fase V, Preto — Fase W

Desempenho de torque
Curvas de torque-velocidade e gráficos de desempenho para o 110ZWS132XE-1 estão disponíveis na página do produto para suporte ao dimensionamento e seleção de controle.

Especificações técnicas / recursos

• Modelo: 110ZWS132XE-1
• Frame: 110 mm
• Potência nominal: 710 W
• Torque nominal: 4.6 N·m
• Torque de pico: 13.8 N·m
• Velocidade nominal: 1500 RPM
• Velocidade sem carga: 1850 RPM
• Tensão nominal: 120 V
• Corrente nominal: 9.6 A
• Corrente sem carga: 0.65 A
• Resistência fase-fase: 1.04 Ω
• Indutância fase-fase: 3.658 mH
• Enrolamento: Estrela
• Classe de isolamento: B
• Dever: S1
• Ângulo de comutação: 120°
• Eficiência: 90%
• Ruído: <50 dB (a 1 m)
• Peso: 3 kg
• Inércia rotor: 10.2 Kg·cm²
• Constante de torque: 0.479 N·m/A
• Constante Back-EMF: 67.83 V/Krpm
• Corrente de pico: 28.8 A
• Temp. máxima do enrolamento: 88 ℃
• Condutores: UL3265 AWG16 (Amarelo U / Vermelho V / Preto W)
• Acessórios opcionais: caixa de engrenagens, encoder incremental
