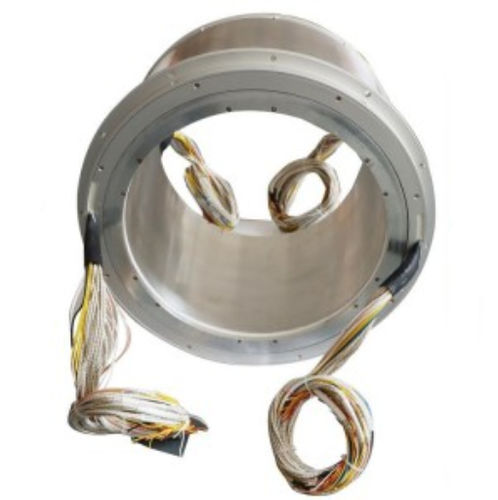

Anel coletor de eixo oco DHK310

com centro furadopara enrolador de cabosindustrial

Descrição curta

• Série DHK310: anéis deslizantes condutores com eixo oco e grande furo interno.
• Série padrão monobloco de precisão com furo passante de 310 mm (adequado para eixos ≤ 310 mm; adaptador de manga disponível para diâmetros menores).
• Fabricado sob encomenda; suporta circuitos mistos de potência e sinal.
• Anéis banhados a ouro e escovas de liga disponíveis; várias opções de corrente e tensão.

Detalhes do produto
A série DHK310-78 de anéis deslizantes de eixo oco é projetada para sistemas eletromecânicos rotativos que exigem um furo interno de 310 mm. Proporciona transmissão contínua de 360° de potência e sinais para sistemas de controlo industrial automatizado, sistemas de transmissão rotativa e robôs de carga inteligentes.

A classificação típica de anel de potência é 20 A por anel (até 48 anéis) e a classificação típica de anel de sinal é 5 A por anel (até 96 anéis). Os materiais da carcaça incluem liga de alumínio; algumas variantes de eixo oco utilizam aço inoxidável. O produto suporta configurações personalizadas de número de circuitos, classificações de corrente e opções de conectores mediante encomenda.

Aplicações típicas

• Máquinas automáticas
• Carretéis e enroladores de cabo
• Robôs e sensores de rotação
• Equipamentos de visualização e imagem
• Máquinas de embalagem
• Plataformas giratórias industriais
• Equipamentos médicos e farmacêuticos
• Máquinas de marcação e enchimento
• Máquinas-ferramenta CNC

Descrição da denominação do produto
(1) Tipo de produto: DH — anel deslizante elétrico.
(2) Método de instalação: K — furo passante.
(3) Diâmetro do furo passante: 310 mm para esta série.
(4) Total de circuitos: configurável por encomenda.
(5) Corrente nominal: especificada por circuito; múltiplas opções disponíveis.
(6) Identificação: sufixo -XXX pode indicar comprimento do cabo, conectores ou variantes de instalação.

Classe do produto e vida útil

• Geral — Velocidade de trabalho 0–200 rpm — Vida ~20 milhões de revoluções
• Industrial — Velocidade de trabalho 300–1000 rpm — Vida ~60 milhões de revoluções

Parâmetros técnicos
Elétricos

• Número de anéis: personalizável
• Opções de corrente nominal: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensão nominal: 0–240 VAC/VDC
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variação da resistência de contato dinâmica: ≤ 10 mΩ

Mecânicos / Ambientais

• Velocidade de funcionamento: 0–600 rpm (grau industrial até 1000 rpm)
• Temperatura de funcionamento: -40 °C a +65 °C
• Humidade de funcionamento: ≤70%
• Nível de proteção: IP54
• Material da carcaça: liga de alumínio (algumas variantes aço inoxidável)
• Material de contato elétrico: metais preciosos; banhamento a ouro opcional
• Condutores: isolamento Teflon colorido; comprimento padrão 500 mm + 20 mm

Observações

• Classificação típica do anel de potência: 20 A por anel (máx. 48 anéis).
• Classificação típica do anel de sinal: 5 A por anel (máx. 96 anéis).
• Adaptador de manga pode ser fornecido para furos inferiores ao nominal para adaptar eixos de menor diâmetro.
• Produto personalizável: número de circuitos, correntes/tensões, conectores e detalhes de montagem mediante pedido.

Especificações técnicas

• Modelo / Série: DHK310
• Furo passante (diâmetro interior): 310 mm (padrão)
• Número de anéis: personalizável
• Opções de corrente nominal: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensão nominal: 0–240 VAC/VDC
• Classificação típica anel potência: 20 A por anel (máx. 48)
• Classificação típica anel sinal: 5 A por anel (máx. 96)
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variação dinâmica da resistência de contato: ≤ 10 mΩ
• Velocidade de funcionamento: 0–600 rpm (industrial até 1000 rpm)
• Temperatura de funcionamento: -40 °C a +65 °C
• Humidade de funcionamento: ≤70%
• Nível de proteção: IP54
• Material da carcaça: liga de alumínio (algumas variantes aço inoxidável)
• Material de contato: metais preciosos; banhamento a ouro opcional
• Condutores: Teflon colorido; comprimento padrão 500 mm + 20 mm
• Opções personalizáveis: adaptador de manga, número de circuitos, conectores, comprimento do cabo e opções de montagem
