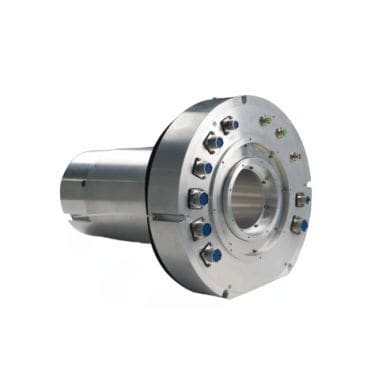

Anel coletor via Ethernet DHK105-54

HD-SDIHDMIindustrial

Visão geral
Este anel deslizante integrado atua como uma junta rotativa elétrica de precisão para sistemas rotativos pesados. A unidade combina 54 vias (potência, sinal, rede industrial e vídeo) num único corpo para eliminar torção e ruptura de cabos causadas por rotações repetidas. Anéis de potência, sinal, rede e vídeo são isolados independentemente para reduzir diafonia e manter a transmissão de dados estável sob rotação contínua.

Descrição curta
Modelo: DHK105-54
O anel deslizante condutor integrado de 54 circuitos foi projetado para equipamentos rotativos de grande porte que exigem transmissão contínua de 360° de potência, sinais de controlo, rede industrial e vídeo. Integra vários tipos de circuito numa junta rotativa compacta. Com até 40 A por circuito de potência e suporte 0–380 V AC/DC, contactos em metal precioso e baixo torque de atrito estático, é adequado para plataformas rotativas pesadas, maquinaria de construção, sistemas marítimos e linhas de produção automatizadas.

Principais características

• 54 vias numa unidade – potência + sinal + rede industrial + vídeo integrados
• Transmissão de potência de alta corrente – até 40 A por circuito de potência, 0–380 V AC/DC
• Forte anti-interferência – disposição independente para sinal/rede/vídeo, isolamento ≥40 dB
• Contacto elétrico estável – contactos em metal precioso, variação da resistência de contacto dinâmica ≤10 mΩ
• Alta isolação dielétrica – teste dielétrico 1000 V AC aprovado, sem tracking ou arco
• Baixo torque de rotação – torque de fricção estático máx. ≤10 N·m
• Construção industrial robusta – carcaça em liga de alumínio, peso ≤25 kg, proteção IP51
• Ampla temperatura de trabalho – -40°C a +55°C
• Instalação fácil – datum de montagem de precisão, saída tipo soquete, junta de vedação condutora

Aplicações típicas

• Grandes plataformas rotativas e acionamentos de rotação
• Maquinaria de construção e equipamentos pesados
• Sistemas marítimos e máquinas de convés
• Linhas de produção automatizadas
• Placas giratórias de radar, pivôs de guindastes e bancadas de ensaio rotativas

Serviço de personalização
A quantidade de circuitos, a classificação de corrente, o tipo de sinal, o estilo de conector, o tamanho da flange e a direção de saída podem ser personalizados conforme o layout do equipamento. Suporte OEM/ODM disponível para integradores e fabricantes de máquinas.

Especificações

• Modelo: DHK105-54
• Vias: 54 (potência + sinal + rede industrial + vídeo)
• Classificação de corrente dos circuitos de potência: até 40 A por circuito
• Suporte de tensão: 0–380 V AC/DC
• Material de contacto: contactos em metal precioso
• Variação da resistência de contacto dinâmica: ≤10 mΩ
• Isolamento (sinal/rede/vídeo): ≥40 dB
• Teste de isolamento dielétrico: 1000 V AC aprovado
• Torque de fricção estático máximo: ≤10 N·m
• Carcaça: liga de alumínio
• Peso: ≤25 kg
• Grau de proteção: IP51
• Faixa de temperatura de operação: -40°C a +55°C
• Características de instalação: datum de montagem de precisão, saída tipo soquete, junta de vedação condutora
• Personalização: quantidade de circuitos, classificação de corrente, tipo de sinal, estilo de conector, tamanho de flange, direção de saída; suporte OEM/ODM
