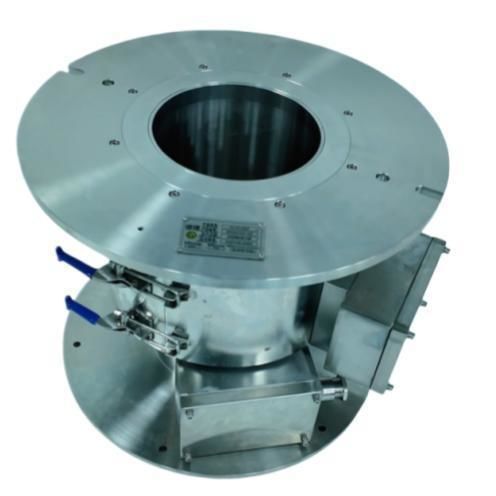

Anel coletor para a indústria petrolífera HDC15-29

industrialpara serviços pesadosem aço inox 304

Descrição curta
Também conhecido como anel coletor antideflagrante, este produto é um componente condutor especial desenvolvido para ambientes explosivos de alto risco contendo gás, pó de carvão, vapor químico inflamável, poeira combustível e outros meios perigosos. Sua função principal é transmitir energia elétrica e sinais de controle de forma estável e segura das partes estacionárias para os componentes rotativos durante rotação contínua de 360°, isolando completamente as faíscas elétricas geradas pelo atrito rotacional para eliminar riscos de explosão.

Princípio de funcionamento

• Princípio de transmissão de potência: Estrutura dividida com estator (estacionário) e rotor (rotativo). Escovas de metal nobre fazem contato com anéis condutores para manter conexão elétrica estável durante a rotação contínua 360° para frente e para trás, prevenindo torção de cabos, enrolamento, ruptura de condutores e danos ao isolamento.
• Lógica de segurança antideflagrante: Microarcos elétricos gerados durante o atrito de contato ficam completamente contidos dentro de um invólucro antideflagrante selado de alta resistência. Entradas de cabo antideflagrantes combinadas bloqueiam a entrada de gás e poeira externos, impedindo que arcos internos inflamem misturas explosivas externas e evitando a entrada de meios perigosos na cavidade.

Pontos críticos ao usar anéis coletores comuns em áreas perigosas de mina

• Risco de explosão extremamente alto: Faíscas expostas de anéis comuns podem inflamar misturas de gás/pó de carvão em minas.
• Danos frequentes em cabos: Rotações recíprocas repetidas causam fadiga por torção dos cabos, ruptura de condutores e fissuras no isolamento, levando a paradas e perdas de produção.
• Propensos a falhas em ambientes corrosivos subterrâneos: Poeira, vapor d'água e respingos de sal aceleram a corrosão e a oxidação de contatos, causando condutividade instável e interrupções de energia.
• Desempenho condutor instável sob operação prolongada de carga pesada: Baixa resistência ao desgaste, grandes flutuações de resistência dinâmica, geração de calor e intensificação de arcos causam risco de fuga elétrica e envelhecimento do isolamento.

Vantagens técnicas principais do modelo HDC15-29

• Estrutura antichama profissional adequada para zonas perigosas de minas de carvão, com cavidade antideflagrante totalmente selada e entradas de cabo antideflagrantes.
• Rotação irrestrita de 360° via estator/rotor dividido montado no centro de rotação do tambor para eliminar danos por torção de cabos.
• Invólucro em aço inox 304 e proteção contra poeira/respingo IP56 para forte resistência à corrosão e umidade.
• Conjunto de contatos em metal nobre que proporciona condutividade estável de baixa resistência; flutuação de resistência dinâmica ≤5 mΩ, resistência dielétrica 2000 V CA por 60 s, resistência de isolamento ≥500 MΩ, adequado para operação contínua em carga pesada.
• Ampla faixa de temperatura operacional -40°C a +85°C com componentes testados para envelhecimento térmico.
• Projeto padrão com fiação dividida para instalação e manutenção convenientes; cavidades de fiação independentes para estator e rotor, montagem em flange padrão e terminais TB2510 com identificação clara dos circuitos.
• Projeto ecológico sem amianto para atender aos padrões de controle ambiental de minas e prolongar a vida útil do equipamento.

Principais campos de aplicação

• Minas de carvão e metálicas: tambores de cabo subterrâneos, guinchos rotativos em cava, equipamentos de mineração rotativos, guinchos de mina, equipamentos de monitoramento rotativos subterrâneos (modelo representativo: HDC15-29).
• Indústria petrolífera e química: plataformas offshore, reatores de agitação antideflagrantes, equipamentos de transporte rotativos antideflagrantes, mecanismos de inspeção rotativos para oleodutos e gasodutos.
• Indústrias sujeitas a explosão de poeira: máquinas de limpeza de grãos, equipamentos rotativos para cimento, máquinas de embalagem antideflagrantes para pós.
• Outros cenários de alto risco: equipamentos de revestimento antideflagrantes, maquinário rotativo metalúrgico de alta temperatura, equipamentos rotativos em armazéns inflamáveis/explosivos.

Diferenças entre anéis coletores antideflagrantes e anéis coletores comuns

• Normas de segurança: Anéis antideflagrantes exigem certificação Ex; anéis comuns não e não são adequados para áreas perigosas.
• Estrutura do invólucro: Unidades antideflagrantes usam cavidades seladas em aço inox de alta resistência; unidades comuns usam carcaças em aço carbono fino ou plástico sem capacidade de selagem antideflagrante.
• Contatos condutores: Anéis antideflagrantes usam pares de atrito em metal nobre de baixa faísca; anéis comuns usam ligas comuns que produzem faíscas contínuas.
• Grau de proteção: Modelos antideflagrantes têm mínimo IP54, modelos específicos para minas chegam a IP56; anéis comuns frequentemente têm IP20–IP44.
• Ambientes aplicáveis: Anéis antideflagrantes são projetados para gás, poeira, corrosão e grandes variações de temperatura; anéis comuns são para oficinas limpas não explosivas.

Especificações técnicas

• Modelo: HDC15-29
• Categoria / Indicadores principais: Anel coletor antideflagrante para aplicações em minas
• Especificações básicas: 20 circuitos; corrente nominal 10 A por circuito; tensão nominal 380/440 V CA; velocidade de rotação aplicável 0–50 rpm
• Segurança elétrica: Resistência de isolamento ≥500 MΩ; tensão de resistência 2000 V CA por 60 segundos; flutuação de resistência dinâmica ≤5 mΩ
• Proteção & materiais: Grau de proteção IP56; invólucro em aço inox 304; contatos condutores em metal nobre
• Resistência ambiental: Faixa de temperatura operacional –40°C a +85°C; umidade ambiente <70%
• Acessórios antideflagrantes: 2 conjuntos de prensa-cabos M32×1.5; compatível com cabos de diâmetro externo ≤24 mm
• Recursos adicionais: Sem amianto; cavidade de fiação antideflagrante dividida; montagem em flange padrão; certificação antideflagrante para minas
• Referências de instalação: Diâmetro do círculo de referência para montagem em flange 500 ±0.1 mm; diâmetro externo de montagem 550 mm; terminais TB2510 padronizados com marcação clara do circuito
