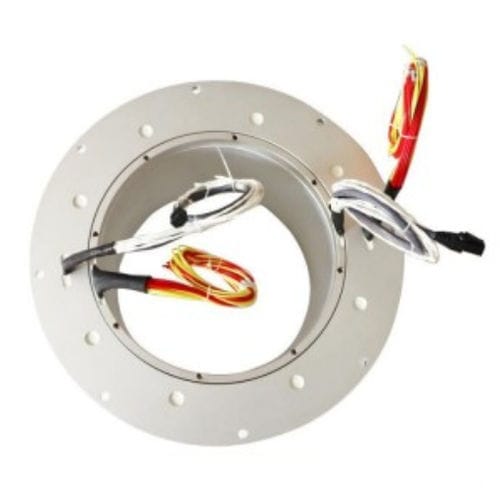

Anel coletor via Ethernet DHK242-60

100 Mbpseixo passantepara a indústria petrolífera

Descrição sucinta
Série DHK242-60: anel de escovas passante com furo interno de 242 mm para rotação contínua de 360°. Carcaça monobloco em liga de alumínio; opções de circuitos e proteção configuráveis.

Especificações do furo

• Diâmetro interno do furo: 242 mm
• Sistemas compatíveis: sistemas eletromecânicos rotativos que requerem furo de 242 mm

Parâmetros do anel de potência

• Corrente nominal por circuito (exemplo): 20 A
• Contagem máxima típica de circuitos de potência (exemplo): 48 circuitos

Parâmetros do anel de sinal

• Corrente nominal por circuito (exemplo): 5 A
• Contagem máxima típica de circuitos de sinal (exemplo): 96 circuitos

Função principal
Suporta rotação contínua de 360° para transmitir:

• Energia elétrica
• Sinais de controle e dados

Aplicações típicas

• Sistemas de controle industrial automatizados
• Sistemas automatizados de transmissão de energia
• Robôs de enchimento e carregamento
• Máquinas automáticas e equipamentos de embalagem
• Carretéis de cabo e mesas giratórias industriais
• Robôs e sensores de rotação
• Equipamentos de exibição
• Equipamentos médicos e farmacêuticos
• Máquinas-ferramenta CNC e máquinas de marcação

Visão geral do produto / Observações adicionais
O DHK242-60 é um anel deslizante passante da série de grande furo interno DHK com carcaça monobloco em liga de alumínio. Dimensões e opções típicas: diâmetro interno 242 mm, diâmetro externo ≈308 mm, total comum de circuitos 60. Suporta circuitos de sinal (ex.: 2 A) e diversas classificações para circuitos de potência (ex.: 10 A, 15 A, 20 A, 30 A). Tensões de operação indicadas: 24 V–380 V; personalizável até 1000 V. Grau de proteção personalizável (ex.: até IP65/IP68).

Nomemclatura do produto
Exemplo de decomposição do nome: DH (anel deslizante elétrico) K (passante) 242 (diâmetro do furo em mm) - 60 (total de circuitos). Identificadores adicionais podem indicar comprimento de cabo, conectores ou variantes de instalação.

Especificações técnicas

• Número de circuitos: 60 (exemplo)
• Opções de corrente nominal: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensão nominal: 0–240 VAC/VDC (exemplos da tabela técnica)
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Rigidez dielétrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variação da resistência de contato dinâmica: ≤10 mΩ
• Material do contato: metais nobres
• Material da carcaça: liga de alumínio
• Condutores: PTFE colorido, comprimento 500 mm ±20 mm
• Velocidade de operação (geral): 0–600 rpm (ex.: geral 0–200 rpm; industrial 300–1000 rpm)
• Vida útil (exemplos): geral ≈20 milhões de rotações; industrial ≈60 milhões de rotações
• Temperatura de operação: -40 °C a +65 °C
• Umidade de operação: ≤70%
• Grau de proteção (ex./padrão): IP54 (personalizável até IP65/IP68)
