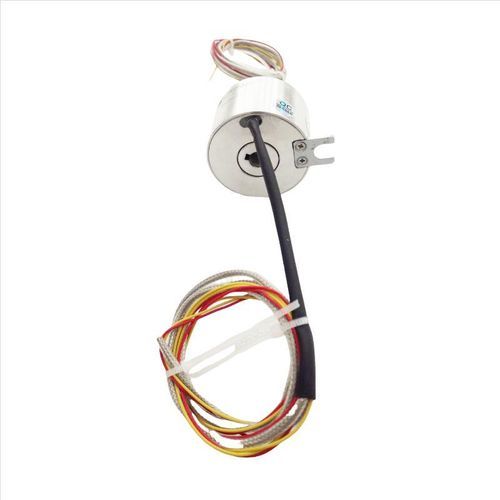

Anel coletor elétrico DHK008-5

eixo passantecom centro furadopara aplicações industriais

Descrição curta

• Série DHK: anéis deslizantes passantes miniatura para transmitir sinais, correntes fracas/altas e tensões através de um furo central
• Projetados para permitir passagem de tubulações, cabos, fluidos ou eixos rotativos mantendo continuidade elétrica
• Contato multiponto com escovas de metais preciosos para baixa fricção e conexão elétrica estável
• Diâmetro do furo: 8 mm (modelo DHK008-5)
• Anéis banhados a ouro com escovas de liga banhadas a ouro; suporta transmissão mista de sinal e potência
• Totalmente personalizável (número de circuitos, corrente, tensão, material do invólucro, comprimento dos fios); sem stock padrão

Detalhes do produto

• Série: DHK mini furo interno (anéis deslizantes passantes)
• ID padrão: 3–500 mm; OD: 10–800 mm (tamanhos personalizados disponíveis)
• Modelo DHK008-5: furo de 8 mm para sistemas eletromecânicos rotativos que exigem passagem central
• Configuração típica: 8 anéis; exemplo de corrente por anel: 2 A (configurável)
• Invólucro padrão: liga de alumínio; opções: plásticos de engenharia ou aço inoxidável
• Pode ser integrado com adaptadores de fibra óptica, rotativos para líquidos ou adaptadores pneumáticos para formar soluções híbridas

Aplicações típicas

• Máquinas de bobinar e acionamentos rotativos
• Scanners a laser e sistemas de imagem
• Câmeras de inspeção em tubulações e equipamentos de sondagem
• Suportes rotativos para feiras e displays
• Máquinas de venda automática e equipamentos de distribuição de alimentos
• Sistemas de inspeção CCD e visão industrial
• Máquinas de montagem automatizadas e mesas indexadoras
• Iluminação LED rotativa, máquinas de rotulagem e marcação
• Instrumentos de laboratório e dispositivos de teste biológico
• Qualquer aplicação que exija transmissão elétrica/potência/sinal a 360° através de um furo central

Descrição da nomenclatura do produto

• DH = série de anéis deslizantes elétricos
• K = instalação passante (furo interno)
• O valor numérico indica o diâmetro do furo (ex.: 008 = 8 mm)
• Sufixo indica o número total de circuitos (ex.: -5); identificadores adicionais podem indicar comprimento do cabo, tipo de conector ou variante de instalação
• A corrente nominal pode ser especificada por circuito quando são usados circuitos heterogêneos

Parâmetros técnicos DHK008-5
Classes de produto:
Geral — Velocidade: 0–200 rpm — Vida útil: 20 milhões de revoluções
Industrial — Velocidade: 300–1000 rpm — Vida útil: 60 milhões de revoluções

Parâmetros técnicos:

• Número de anéis: 8 (exemplo)
• Temperatura de operação: -40°C a +65°C
• Opções de corrente nominal: 2 A, 5 A, 10 A, 15 A, 20 A (selecionável)
• Humidade de operação: ≤70%
• Tensão nominal: 0–240 VAC/VDC
• Nível de proteção: IP54
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Força dielétrica: 1500 VAC @ 50 Hz, 60 s
• Material de contato elétrico: metais preciosos (banhado a ouro)
• Variação dinâmica da resistência de contato: ≤10 mΩ
• Carcaça: liga de alumínio (opções: plásticos de engenharia, aço inoxidável)
• Fios: Teflon colorido; comprimento padrão 500 mm ±20 mm
• Velocidade de operação: geral 0–600 rpm; industrial até 1000 rpm
• Personalização: número de circuitos, correntes, tensões, material da carcaça e integração híbrida disponíveis

Especificações técnicas

• Modelo: DHK008-5
• Diâmetro do furo: 8 mm
• Número de anéis: 8 (exemplo)
• Opções de corrente nominal: 2–20 A por anel
• Tensão nominal: 0–240 VAC/VDC
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Força dielétrica: 1500 VAC @ 50 Hz, 60 s
• Material de contato: anéis banhados a ouro e escovas de liga banhadas a ouro
• Variação de resistência dinâmica: ≤10 mΩ
• Temperatura de funcionamento: -40°C a +65°C
• Grau de proteção: IP54
• Carcaça: liga de alumínio (opções sob consulta)
• Comprimento dos fios: 500 mm ±20 mm
• Opções de personalização: circuitos, correntes, tensões, material da carcaça, integração fibra/líquido/pneumática
