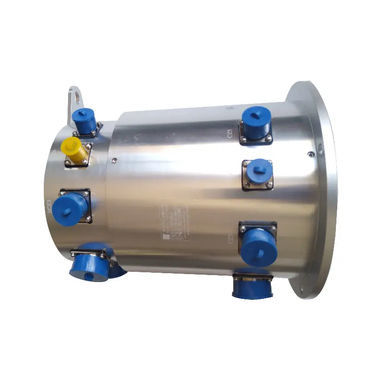

Anel coletor de fibra óptica DHS200-47

via EthernetUSBhíbrido

Descrição curta
Série de anel deslizante com conector aeronáutico DHS200-47

Visão geral
O DHS200-47 é um anel deslizante com conectores aeronáuticos no rotor e no estator, facilitando a carga, descarga, substituição e instalação, eliminando a necessidade de soldar os fios e aumentando a estabilidade e confiabilidade.

Principais características

• Rotor e estator equipados com conectores aeronáuticos para ligação rápida
• Fácil manutenção e substituição
• IP51, IP54 (padrão), IP65, IP68 opcionais
• Uso de escovas agrupadas de metais preciosos com contacto multiponto para garantir contacto fiável e atrito extremamente baixo
• Adequado para aplicações exigentes de transmissão rotativa de sinais e potência

Aplicações típicas
Centros de usinagem industriais; mesas rotativas; torres de equipamentos pesados; carretéis de cabo; equipamentos de embalagem; embreagens magnéticas; equipamentos de controlo de processos; sensores/encoders rotativos; iluminação de emergência; articulações robóticas; plataformas de exposição/exibição; equipamentos médicos rotativos; portas giratórias.

Nosso diferencial

• Diferencial da empresa: Ingiant ocupa mais de 8000 m² de espaço de P&D e produção com equipe profissional de projeto e fabricação (mais de 150 colaboradores); equipamentos completos de usinagem mecânica incluindo centros CNC; padrões rigorosos de inspeção e teste conforme a norma militar nacional GJB e sistema de gestão da qualidade; possui várias patentes técnicas (modelo de utilidade e patentes de invenção)
• Diferencial do produto: Capacidade de misturar e transmitir múltiplos sinais (Ethernet, fibra óptica, alta frequência, gás e eletricidade, USB, etc.); contactos em ouro para reduzir atrito e prolongar vida útil; materiais de vedação importados para forte condutividade, anti-interferência e sem vazamentos; opções de carcaça: aço inoxidável ou liga de alumínio para resistência à corrosão e névoa salina
• Personalização: Fornecimento possível a partir de unidades únicas; formas e tipos especiais disponíveis mediante solicitação; versões miniaturizadas encapsuladas amplamente utilizadas globalmente

Desenho de contorno padrão
Desenho de contorno padrão e imagens do produto disponíveis para referência de configuração e montagem.

Especificações técnicas

• Modelo: DHS200-47
• Número de circuitos: 47
• Temperatura de trabalho: -40°C ~ +65°C
• Corrente nominal: personalizável
• Humidade de trabalho: ≤70%
• Tensão nominal: 0 ~ 240 VAC/VDC
• Nível de proteção: IP54 (opções IP51, IP65, IP68)
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Material da carcaça: Liga de alumínio
• Rigidez dielétrica: 1500 VAC @ 50Hz, 60s, 2mA
• Material de contato elétrico: Metal precioso
• Variação de resistência dinâmica: ≤10 MΩ
• Especificação dos condutores: Fio flexível estanhado multifilar com isolamento em Teflon colorido
• Velocidade de rotação: 0 ~ 600 rpm
• Comprimento do fio: 500 mm + 20 mm
