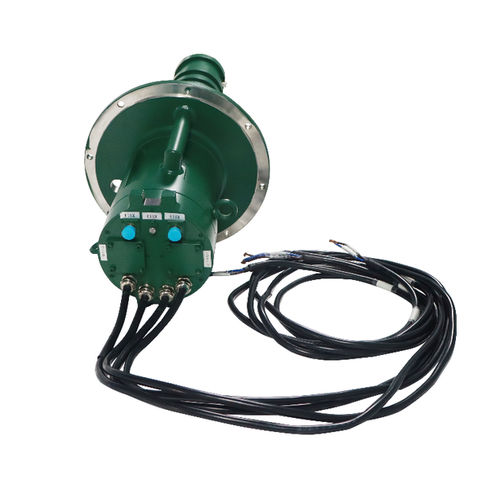

Anel coletor hidráulico DHS165-6-1F-2S-2Y

de fibra ópticahíbridoindustrial

Descrição breve
Anel deslizante híbrido DHS165-6-1F-2S-2Y para transmissão combinada de alimentação/sinais elétricos, fibra óptica e fluidos (gás/líquido). A unidade integra 6 circuitos elétricos, 1 canal de fibra óptica, 2 canais de sinal e 2 canais de fluido, utilizando caminhos pneumáticos/hidráulicos e ópticos para fornecer diferentes meios a uma interface rotativa. Projetado para sistemas rotativos industriais que exigem transmissão simultânea de energia elétrica, dados ópticos e fluidos.

Desenho do produto
Desenhos e imagens do produto ilustram as dimensões e a configuração do anel deslizante híbrido DHS165-6-1F-2S-2Y. Consulte os desenhos na página do produto para interfaces de montagem e tolerâncias dimensionais.

Nossa vantagem

• Design modular com opções de personalização completa para atender aos requisitos específicos da aplicação.
• Diversas séries Ingiant adaptadas a variadas aplicações industriais; suporte a soluções sob medida e integração com sistemas existentes.
• Especificações do fabricante: longa vida operacional (mais de 20 anos / >800 milhões de revoluções), componentes de qualidade, interfaces elétricas e de fluido configuráveis.

Parâmetros técnicos (da tabela de produto)
Modelo: DHS165-6-1F-2S-2Y
Número de circuitos: 6 circuitos elétricos
Temperatura de operação: -40℃ ~ +65℃
Corrente nominal: configurável / personalizável
Umidade de trabalho: ≤70%
Tensão nominal: 0 ~ 240 VAC/VDC
Nível de proteção: IP54
Resistência de isolamento: ≥1000 MΩ @ 500 VDC
Material da carcaça: liga de alumínio
Resistência de isolamento dielétrico: 1500 VAC @ 50 Hz, 60 s, 2 mA
Material do contato elétrico: metal precioso
Variação de resistência dinâmica: < 10 MΩ
Especificação dos fios: fio flexível trançado estanhado com isolamento em Teflon colorido
Velocidade de rotação: 0 ~ 600 rpm
Comprimento dos fios: 500 mm + 20 mm

Características / especificações técnicas

• Modelo: DHS165-6-1F-2S-2Y
• 6 canais elétricos
• 1 canal de fibra óptica
• 2 canais de sinal
• 2 canais de fluido (suporta transmissão pneumática/hidráulica)
• Temperatura de operação: -40℃ a +65℃
• Tensão nominal: 0–240 VAC/VDC
• Corrente nominal: configurável / personalizável
• Proteção: IP54
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @ 50 Hz por 60 s (2 mA)
• Contatos elétricos: metal precioso
• Variação de resistência dinâmica: < 10 MΩ
• Fios: isolamento em Teflon colorido, trançado estanhado, comprimento 500 mm + 20 mm
• Carcaça: liga de alumínio
• Velocidade máxima de rotação: até 600 rpm
