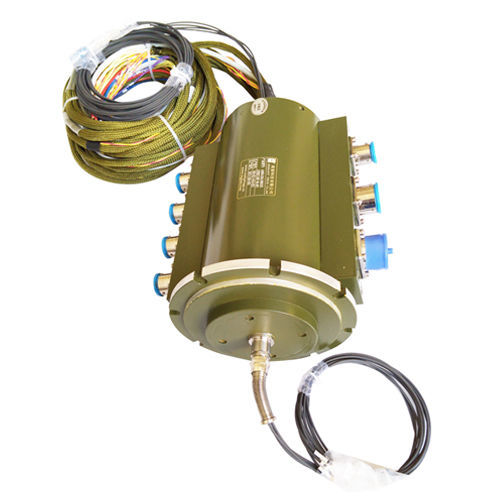

Junta rotativa para fibra óptica para aplicações marítimas DHS110F-38-4F

para turbina eólicasubmarinapara drone

Descrição curta
O DHS110F-38-4F é um anel deslizante fotoelétrico híbrido que combina uma junta rotativa de fibra de 4 canais e um anel deslizante elétrico de 38 circuitos em uma carcaça de aço inox de 110 mm. Projetado para transmissão sem contato em ambientes agressivos, suporta fibra single-mode e multi-mode e resiste à umidade, variações de temperatura e interferências magnéticas.

Características

• Transmissão de dados óptica e elétrica de alta capacidade e alta velocidade
• Suporte a transmissões de longa distância em fibra single-mode e multi-mode
• Os canais ópticos eliminam interferências eletromagnéticas
• Projeto compacto de 110 mm, leve
• Construção à prova de poeira e água para ambientes severos
• Transmissão óptica sem contato para vida útil prolongada
• Carcaça em aço inox anticorrosão para proteção reforçada

Aplicações típicas
Antenas rotativas, sistemas de radar, UAVs, instrumentos espaciais, turbinas eólicas, veículos operados remotamente (ROV), sistemas de comunicação subaquática e outras plataformas rotativas que exigem alimentação e transferência de dados em alta velocidade.

Nossa vantagem

• Produto: Design híbrido óptico/eléctrico com boa relação custo-desempenho, classificação IP, variantes à prova de explosão disponíveis, integração de canais de alta frequência e Ethernet, suporte para transmissão de vídeo HD e rotação contínua de 360°, configurações personalizáveis.
• Fabricante: Fabricante experiente de anéis deslizantes condutivos de precisão, com diversas patentes e equipa de I&D e produção dedicada para soluções confiáveis e personalizadas.

Especificações técnicas

• Modelo: DHS110F-38-4F
• Número de circuitos: 38
• Canais de fibra: 4 (junta rotativa de fibra de 4 canais integrada)
• Diâmetro externo: 110 mm
• Material da carcaça: Aço inoxidável (anticorrosão)
• Temperatura de trabalho: -40°C ~ +65°C
• Corrente nominal: Personalizável
• Humidade de trabalho: ≤70%
• Tensão nominal: 0 ~ 240 VAC/VDC
• Nível de proteção: IP65 (ver tabela); IP68 referido no resumo do produto como alternativa
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Resistência dielétrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Material de contacto elétrico: Metal precioso
• Variação da resistência dinâmica: ≤10 MΩ
• Especificação dos condutores: Fio flexível estanhado trançado, isolação em Teflon colorido
• Velocidade de rotação: 0 ~ 600 rpm
• Comprimento dos fios: 500 mm + 20 mm
